背景
风电场的运行管理要符合国家能源局及国家电网对电力生产网络安全的要求。主要特点是风电场的生产管理网络，按照安全等级分为三个安全区，分别对应不同的生产控制和管理的功能以及不同的安全等级要求。
工业互联网技术要发挥网络化，云计算和智能化的优势，就要完成生产实时数据到工业互联网平台的数据接入。
根据风电场生产和管理网络的安全分区情况，设备的运行数据产生在一区。根据网络安全要求，只有三区才可以与外界通过加密的方式产生数据交互。
因此，生产实时数据要通过一个符合网络安全要求的系统转发的三区，才能实现从风电场到工业互联网平台的数据接入。
主要需求
数据获取：
从多种设备获取生产运行过程的实时数据，其中最主要的是风力发电机组的实时运行数据；
数据转发:
数据通过一区转发到二区，再从二区转发到三区；
数据缓存：
解决网络中断造成的数据丢失。
难点和痛点
数据获取环节，风电机组所用数据系统的非标准协议，以及风电机组控制系统的测点信息。
对于从事软件、通讯或者互联网开发的工程师而言，数据转发，数据加密以及数据缓存都是他们所擅长的事情。
但数据在获取环节，会涉及到风电领域内非常琐碎的细节，尤其是测点信息。同时，由于风电主控系统采用的私有协议，文档和公开信息都不完善，对接不同主控设备的私有协议也会耗费比较多的试错成本。
我们提供的解决方案
风电场专用实时数据网关是我们针对这种情况提供的解决方案。网关通过两个方面的工作解决了数据获取环节的问题。
协议转换
对接主流风电主控系统的通讯协议，同时把数据汇总后转换成标准的工业互联网通讯协议，包括 Modbus-TCP 和 OPC UA 等主流的通讯协议。
测点信息标准化
针对国内的主流风电机型，结合风电领域知识，完成不同机型的点表配置。
应用拓扑结构
说明：
在以上应用拓扑中，蓝色框内是我们解决方案提供的功能。紫色框图里的模块是工业互联网系统的组成部分。
其中部署在一区的转发和缓存接口通过标准的通讯协议和实时网关对接，目前支持的协议包括 Modbus TCP 和 OPC UA。

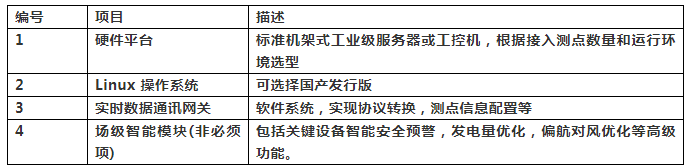

产品组成和产品交付清单
特别说明：
表格里的第 4 项，非必选项目，单独报价。场级智能模块部署在一区，实时性更好，计算效果更好，是我们目前经过验证的几个智能模块，能够为风电运行带来实际收益。也可以认为这部分是工业互联网边缘计算的一部分。
对于数据接入，大多数整机厂家都在 SCADA 提供了对外发布数据的接口。但通常情况下，这些数据的测点数量是有限的，对于深度的分析和应用往往不能满足。在有些情况下，该接口的稳定性也存在问题。
产品优势
经过了实际应用的验证，在场级实时控制系统中稳定运行；
基于通过电力安全认证的国产 Linux 操作系统，符合电力安全要求；
运行稳定，可用性好，保证数据传输可靠安全；
能够适配主流的风电主控系统协议和风力发电机型；
针对风电场特定的应用场景开发，满足风电场特有的需求，比如场级能量控制，一次调频等。
