【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种用于电能表的计量稳定性测试系统及其测试方法。该专利由国网山东省电力公司电力科学研究院申请，并于2018年9月11日获得授权公告。


　　内容说明


　　本发明涉及一种用于电能表的计量稳定性测试系统及其测试方法。


　　发明背景


　　电表在投入使用前，需要对电表的计量稳定性进行测试考量。现有的测试方法是出厂前在实验室采用虚功率稳定负载进行电能计量精度的检定。


　　然而实际使用中，电能表安装在现场，环境复杂，需要承载容性负荷、感性负荷等多种负荷，运行于轻载运行、重载运行等多种运行状态，并且随着负荷和运行状态的变化，电能表的计量误差也会发生变化。


　　现有的测试方法无法模拟出现场实际运行的各种状况，因此无法测试出被测电能表在现场使用过程中的计量稳定性。


　　发明内容


　　本发明为了解决上述问题，提出了一种用于电能表的计量稳定性测试系统及其测试方法，本发明具有可通过工控电脑进行实时调整的调压器和可调节负载，并且在测试时还能够通过工控电脑自动切换测试方案，能够模拟出现场实际运行的各种状况，测试效果好，测试结果具有参考价值。

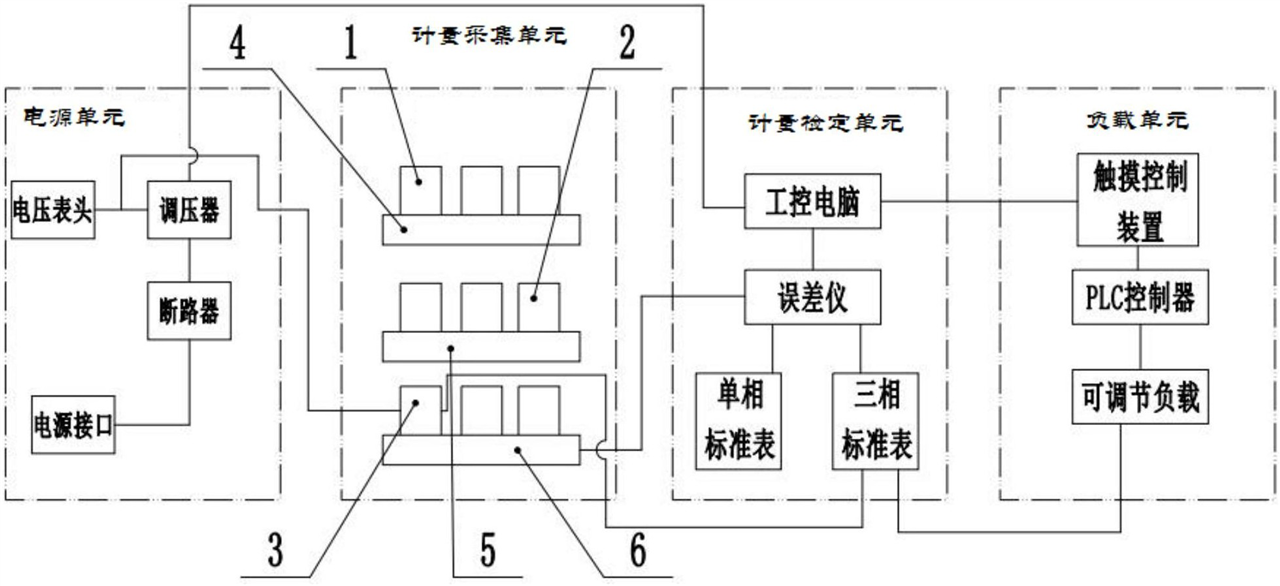

本发明的总体结构示意图


　　为了实现上述目的，本发明采用如下技术方案：一种用于电能表的计量稳定性测试系统，包括电源单元、计量采集单元、计量检定单元和负载单元，其中：所述电源单元，配置有电源接口以及通过断路器与电源接口相连接的调压器；所述计量采集单元，配置有安装被测电能表的表托，所述表托具有连接被测电能表的通讯接口和与通讯接口相连接的输出接口和与被测电能表底部相配合的滑槽以及用于将被测电能表固定在滑槽中的旋转卡扣；


　　所述计量检定单元，配置有工控机和与工控机相连接的误差仪，所述误差仪连接有所有类型的标准电能表的输出端与被测电能表的表托输出接口，所述工控机同时控制调压器；所述负载单元，设置有由工控机进行控制的可调节负载。所述负载单元还设置有与可调节负载相连接的PLC控制器，所述PLC控制器连接有触摸控制装置，所述触摸控制装置同时连接工控机。


　　所述调压器的输出端依次通过被测电能表和标准电能表与可调节负载相连接。所述调压器的输出端依次通过标准电能表和被测电能表与可调节负载相连接。所述表托包括三相互感式表托、单相表托和/或三相直接式表托，对应安装三相互感式电能表、单相电能表和/或三相直接式电能表。所述调压器的输出端连接有用于显示调压器输出电压幅值的电压表头。


　　一种用于电能表的计量稳定性测试方法，包括以下步骤：(1)根据被测电能表的实际使用工况确定若干组测试方案；(2)调整测试系统，逐步调整调压器的输出电压至测试所需电压值，再调整可调节负载至测试所需负载，根据测试需要切换标准电能表的量程，并预置标准电能表的理论脉冲数和圈数；(3)根据测试方案的需要实时调整调压器的输出电压和可调节负载，实时采集被测电能表和标准电能表的计量值，并求差得到被测电能表的计量误差值；(4)首先将标准电能表的量程切换至最大量程，然后根据另一测试方案的需要调整调压器的输出电压和可调节负载，再根据另一测试方案切换标准电能表的量程并预置标准电能表的理论脉冲数和圈数；(5)重复步骤(3)-(4)，直至完成所有测试方案的测试工作。


　　所述步骤(2)中，首先确认电源单元的电源和断路器均为断开状态、并且负载单元的可调节负载为断开状态，然后通过电源接口接通电源，闭合断路器，启动可调节负载以接入可调节负载。调整调压器输出电压的调整方式是通过手动方式直接调整或者是通过工控机对调压器间接调整，调整前通过选择开关选择调整方式。


　　所述步骤(5)中，测试完毕后退出测试状态，首先调整可调节负载至空载，然后调整调压器的输出电压至0V，然后关闭可调节负载以断开可调节负载，断开断路器，最后断开电源单元电源。


　　本发明的有益效果为：本发明具有可通过工控机进行实时调整的调压器和可调节负载，并且在测试时还能够通过工控机自动切换测试方案，能够模拟出现场实际运行的各种状况，测试效果好，测试结果具有参考价值；本发明能够实现自动加压、加负载和计算误差，人工参与量低，具有测量精度高、操作简单、适用范围广以及效率高的优点；表托具有与被测电能表底部相配合的滑槽以及用于将被测电能表固定在滑槽中的旋转卡扣，能够实现被测电能表的快速拆装，节省了拆装被测电能表的时间，进一步提高了测试效率。


　　如需进一步了解，请下载该专利完整说明书。
