【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种集装箱物流中心电力表。该专利由天津港国际物流发展有限公司申请，并于2018年9月7日获得授权公告。


　　内容说明


　　本实用新型涉及集装箱物流领域，尤其涉及一种集装箱物流中心电力表


　　发明背景


　　在集装箱物流领域，大量的集装箱需要储存和运输，在集装箱物的过程中，最担心火灾的发生，集装箱物流中心电力表超负荷或者是短路的情况下，经常会导致电力表本体箱起火，轻则烧毁供电线路，影响正常供电，重则引发火灾，造成不必要的伤害。此外，现有技术的集装箱物流中心电力表质量较差、防盗性不佳，能轻而易举的拆卸，很多人为了节省电费，将电力表本体私自改装。


　　发明内容


　　本实用新型旨在解决现有技术的不足，而提供一种集装箱物流中心电力表。

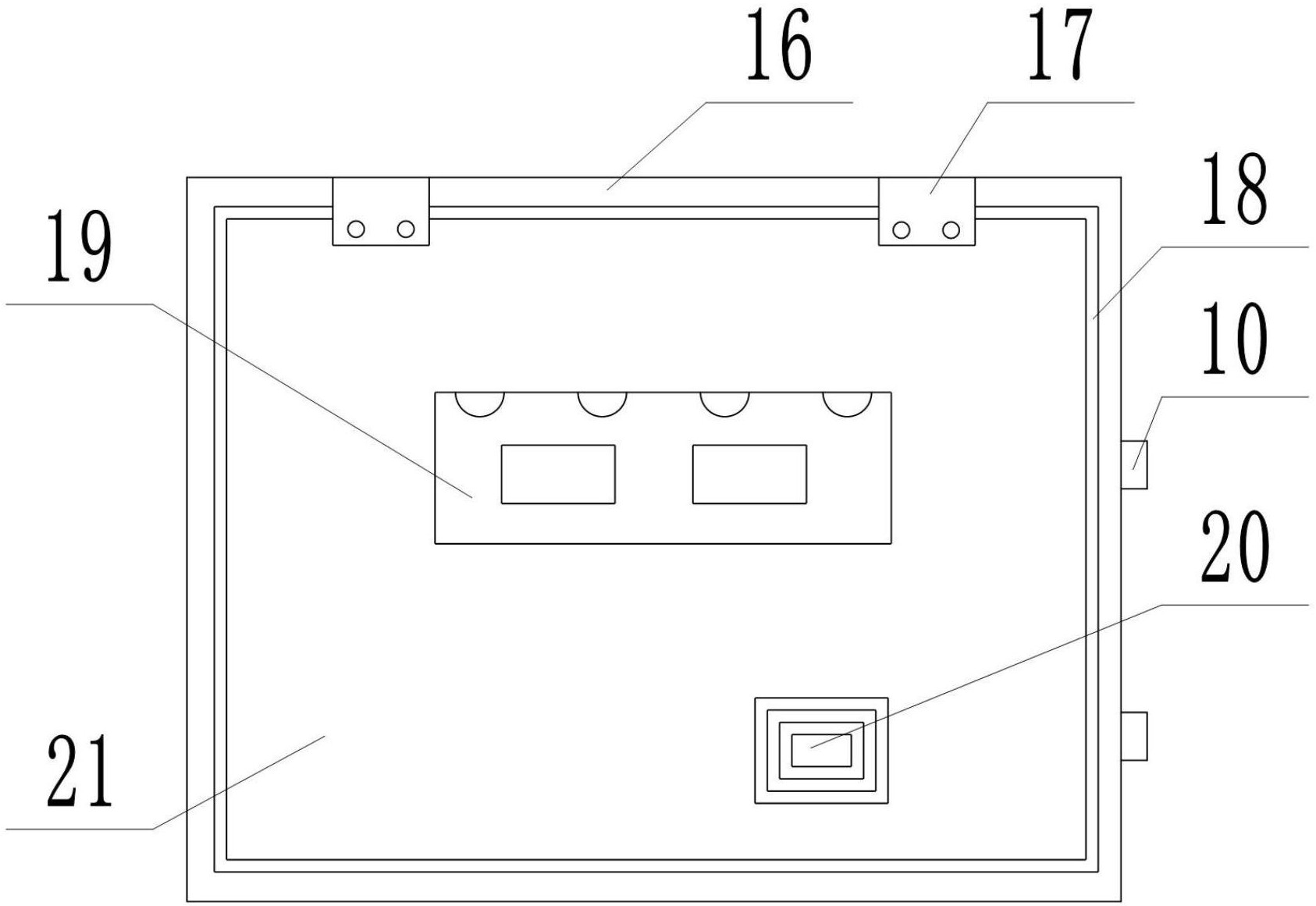

结构示意图


　　本实用新型为实现上述目的，采用以下技术方案：一种集装箱物流中心电力表，包括电力表本体、电力表外壳、合页和电力表内壳，所述电力表本体位于电力表内壳内，所述电力表内壳内壁一侧固接有固定板，所述固定板上设有若干横向的圆柱形凹槽，所述电力表本体一侧面贴合有一号绝缘板，所述一号绝缘板的另一侧面固接有若干压柱，所述压柱的另一端位于圆柱形凹槽内，所述压柱外侧壁套有二号弹簧，所述二号弹簧一端与一号绝缘板固定连接，且另一端与固定板固定连接，所述电力表本体另一侧面贴合有二号绝缘板，所述二号绝缘板的另一侧面固接有两个推柱，所述推柱的另一端伸出电力表内壳，所述电力表内壳内壁另一侧和二号绝缘板之间设有若干一号弹簧，所述一号弹簧的一端与电力表内壳内壁固定连接，且另一端与二号绝缘板固定连接。


　　所述电力表本体顶面设有灭火层，所述电力表本体前侧下部设有位移传感器，所述位移传感器的右侧设有控制器，所述控制器的右侧设有蜂鸣器，所述控制器和蜂鸣器均与电力表本体固接，所述蜂鸣器和位移传感器均与控制器电连接，所述控制器与外部电源电连接，所述电力表本体前侧顶部设有表盘，所述表盘上方设有若干LED灯，所述LED灯与外部电源连接，所述电力表内壳位于电力表外壳内，所述电力表外壳一侧设有两个通孔，所述推柱从电力表外壳的通孔穿出，所述电力表外壳前侧设有挡板，所述挡板通过合页与电力表外壳铰接在一起，所述挡板上设有玻璃罩，所述玻璃罩与表盘对齐，所述挡板前侧下端设有散流器，所述挡板上设有防尘片，所述防尘片与挡板的上侧面、下侧面、左侧面、右侧面固定连接。


　　特别的，所述灭火层内盛有干式灭火介质，所述灭火层上设有进料口，所述灭火层外层材质为易燃竹纤维。所述控制器的型号为AT89C52单片机。所述散流器为自力式温控变流型散流器。


　　本实用新型的有益效果是：散流器的设置使本实用新型内部与外部进行气体交换，换气散热效果好，保证本实用新型内部产生的热量及时散出；电力表本体因超负荷或者短路产生火灾的情况下，灭火层破裂，干式灭火介质散落将火扑灭，从而保证集装箱的安全；推柱从电力表外壳的通孔穿出，取出电力表本体，必须按压推柱，间接推动电力表本体向按压的同方向移动，二号弹簧压缩，压柱进一步向圆柱形凹槽伸入，位移传感器将采集的信号给控制器，控制器分析位移传感器传送的信号进而控制蜂鸣器报警，避免电力表本体私自改装或者被盗问题的出现。


　　如需进一步了解，请下载该专利完整说明书。


　　更多仪表技术专利最新动态，请持续关注【仪表专利】
