【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种多功能水表表体安装结构。该专利由重庆市伟岸测器制造股份有限公司申请，并于2018年8月31日获得授权公告。　


　　内容说明


　　本发明涉及一种水表结构，具体地说，是一种多功能水表表体安装结构。


　　发明背景


　　水表主要用于检测水量，为了在测量水量的同时实现水压检测，常常在水表上安装压力模块。


　　现有的水表大多将压力模块独立安装，通过外部接线接入水表的通信模块中，从而达到流量信号和水压信号同时传输的目的。但存在以下缺陷：(1)压力模块安装不方便，增大水表表头体积；(2)外部引线比较麻烦，容易破坏。(3)水表的信号通常采用总线传输，网络布线比较麻烦。


　　发明内容


　　针对现有技术的不足，本发明提供一种多功能水表表体安装结构，在现有水表测量水量的同时，能够满足压力模块和无线通信模块的安装，使其结构更加紧凑，便于安装和维护。

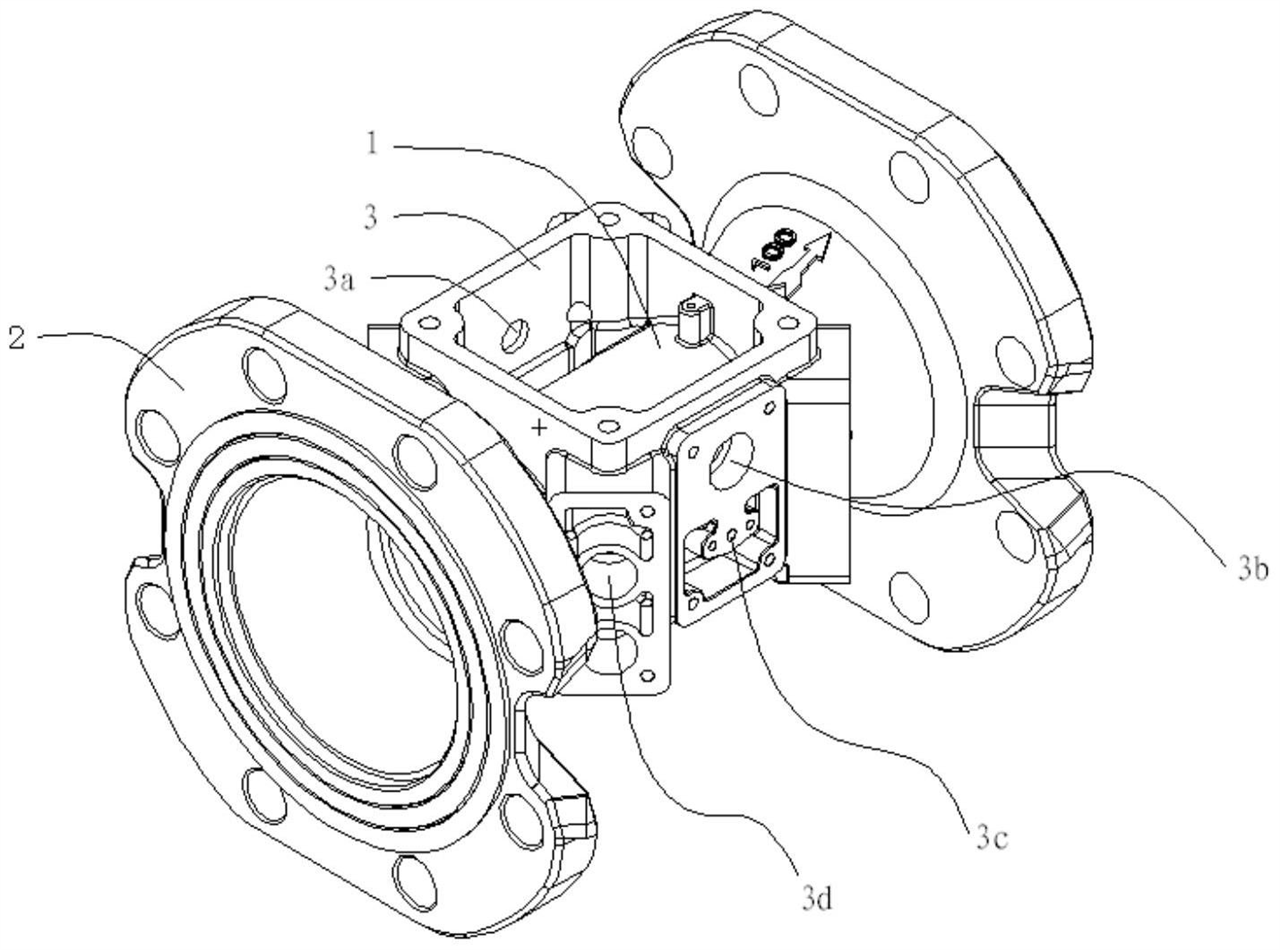

压力模块一侧的结构示意图


　　为达到上述目的，本发明所采用的具体技术方案如下： 一种多功能水表表体安装结构，包括流量管，该流量管的进口端和出口端分别设置有法兰盘，在所述流量管上设置有方形的电路安装腔，其关键在于：所述电路安装腔的左侧面和右侧面分别作为通信模块安装面和压力模块安装面，该电路安装腔的上端面作为显示模块安装面，在所述电路安装腔的四个对角上还分别设置有超声波模块安装面，所述通信模块安装面上设置有通信电路通孔，在所述压力模块安装面上设置有压力信号电路通孔和压力探测水流通孔，在所述超声波模块安装面上还分别设置有超声波探头安装孔，所述通信电路通孔和所述压力信号电路通孔与所述电路安装腔的腔室相通，所述压力探测水流通孔和所述超声波探头安装孔与所述流量管相通。


　　作为进一步描述，所述通信电路通孔和所述压力信号电路通孔中安装航空插座。再进一步描述，在所述通信模块安装面、压力模块安装面以及超声波模块安装面的四个角上均开设有螺孔，通信模块、压力模块以及超声波模块均通过螺钉连接固定。结合具体应用，所述电路安装腔四个对角上的超声波模块按照“X”型对射构成流量检测电路。


　　本发明的显著效果是：结构简单，安装方便，压力模块和通信模块可以直接贴附在电路安装腔的侧壁上，各个模块统一布局，设备更加紧凑，便于维护。


　　如需进一步了解，请下载该专利完整说明书。
