【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——无线扩频燃气表报表装置。该专利由新天科技股份有限公司申请，并于2018年8月17日获得授权公告。


　　内容说明


　　本实用新型涉及燃气表抄表领域，具体地说涉及到无线扩频燃气表报表装置。


　　发明背景


　　随着人们生活水平的不断提高，城市燃气事业快速发展，燃气居民用户迅猛增长。然而，目前国内大部分燃气公司均使用传统膜式燃气表，使用过程中，需要工作人员按月入户抄表，存在“入户抄表难”问题，难以满足目前庞大的用户管理要求。


　　近些年，IC卡膜式燃气表和无线远传燃气表迅速发展起来。同时伴随着国家政策的号召，阶梯计费式智能燃气表也逐渐研制出来，但是抄表距离近、抄表成功率低及功耗大等问题层出不穷，消耗大量人力资源，提高了燃气公司的管理成本，也给用户的生活带来诸多不便。


　　发明内容


　　本实用新型的目的是提供一种采用无线方式采集/上传燃气表数据的报表装置，该报表装置只上传燃气表的表底数和采样数据，不具远程控阀功能，本实用新型结构设计简洁，易于规模化生产。


　　

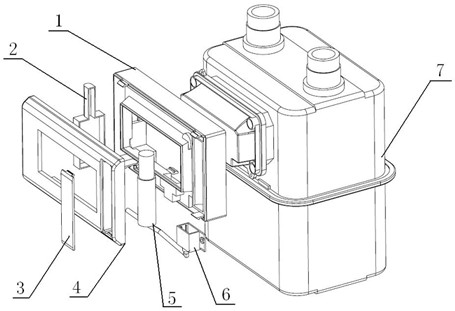

本实用新型无线扩频燃气表报表装置结构爆炸图



　　为了实现上述目的，本实用新型的技术方案如下所述：无线扩频燃气表报表装置，含有上壳体、下壳体、电池、电池盖、无线扩频模块、无线模块盒、采样装置，其特征是：采样装置安装于燃气表基表字轮下方相应位置；采样装置与无线扩频模块采用导线相连接；下壳体设有电池盒，电池放置于电池盒内；上壳体设有电池盒盖，电池盒盖与上壳体一端采用滚轴连接，一端采用卡扣连接；无线扩频模块灌胶于无线模块盒置于下壳体相应位置；上、下壳体采用螺丝固定连接。


　　本实用新型的有益效果是：


　　(1)本实用新型无线扩频燃气表报表装置，采用无线方式将燃气表采样数据及表底数上传给上一级采集设备，方便管理部门抄表。


　　(2)本实用新型无线扩频燃气表报表装置结构设计简洁，易于规模化生产。


　　附如需进一步了解，请下载该专利完整说明书。
