【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种智能水表的模块化结构。该专利由上海捷良电子科技有限公司申请，并于2018年8月21日获得授权公告。


　　内容说明


　　本实用新型属于水表技术领域，特别涉及一种智能水表的模块化结构。


　　发明背景


　　目前现有市场的智能水表为了解决潮湿问题，全部采用灌胶处理，存在以下技术缺陷：1)、智能水表使用一定年限后，胶水老化，达不到防潮作用，导致智能水表电子部分失效；2)、灌胶的胶水质量不过关，会吸收水份，导致智能水表电子部分提前失效；3)、智能水表电子部分失效不能返修，只能报废处理，后期维护成本高。


　　发明内容


　　本实用新型的目的要解决上述技术问题。

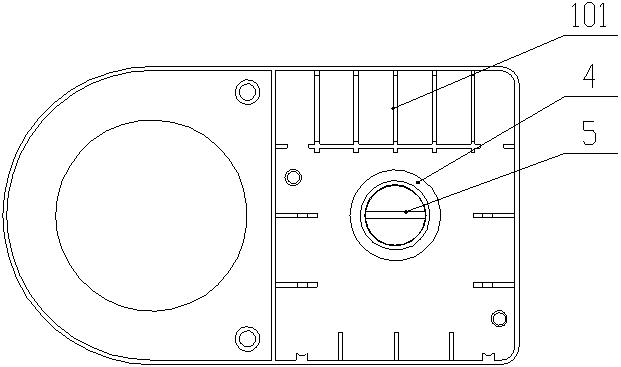

本实用新型的底壳与球阀安装结构示意图


　　本实用新型的目的是这样实现的：一种智能水表的模块化结构，包括模块本体，其特征在于：所述的模块本体由底壳和盖板组成，底壳由无盖的拱形门框体结构和无盖的长方形框体结构组合而成，拱形门框体结构的底板中心设置有通孔A，智能水表底部穿过通孔A与进水管连接；长方形框体结构的底板中心设置有通孔B，通孔B内设置有橡胶轴套，橡胶轴套内设置有球阀与下方的进水管连接；长方形框体结构的后侧板前方设置有锂电池盒，锂电池盒由数个沿着左右方向等距布置的支撑片A组成；长方形框体结构除后侧板外的其它三个边内壁上均设置有数个等距布置的支撑片B，支撑片B上方设置有控制模块壳体，控制模块壳体内设置有电路板及驱动机构；控制模块壳体由上盖体和下盖体组成，下盖体为无盖的正方形框体结构，下盖体的底部设置有通孔C，通孔C的外圈设置有环形凸台，驱动机构穿过通孔C与球阀的顶面连接。


　　所述的支撑片A的顶部中心设置有内凹的圆弧。所述的上盖体的前侧板上设置有数个沿着左右方向等距布置的触点。所述的上盖体和下盖体为扣合密封结构。


　　本实用新型结构设计合理，不需要灌胶处理，防水达到IP67等级，生产制造简单，节省了时间，售后维护方便，降低了后期的维护成本，推广应用具有良好的经济和社会效益。


　　如需进一步了解，请下载该专利完整说明书。
