【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种基于NB-IOT的齿轮定位无线智能远传防盗水表。该专利由厦门市京准智能水表有限公司申请，并于2018年6月1日获得授权公告。
内容说明
本发明涉及水表领域，特别涉及一种基于NB-IOT的齿轮定位无线智能远传防盗水表。
发明背景
现有的无线远传防盗水表需要在基表上安装水表控制器。然而现在有的技术中，水表控制器与基表常常采用固定锁或者在水表上设计相应的固定座进行固定连接，其中，固定座上设置固定孔，采用螺丝来配合进行固定。现有的这些固定方式是水表控制器安装到基表上后仍然会产生松动的现象，使水表控制器与基表的固定不稳固，一旦固定不稳固，将造成水表控制器内部部件已损坏的现象发生。
发明内容
为解决上述背景技术中提到的不足，本发明提供一种基于NB-IOT的齿轮定位无线智能远传防盗水表。

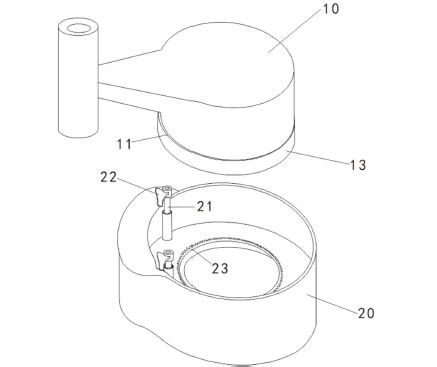

图为本发明结构示意图。
本发明包括基表和水表控制器；水表控制器的底侧设置有螺丝杆，螺丝杆的一端设置有旋转固定头，旋转固定头通过内螺孔与螺丝杆连接；螺丝杆的另一端穿过水表控制器，设置于水表控制器的表侧；水表控制器设置于基表上，旋转固定头内嵌于水表控制器和基表之间的缝隙中；基表与旋转固定头相对应的位置上设置有突起。
在上述结构的基础上，旋转固定头的形状与水表控制器和基表之间的缝隙内轮廓一致。基表还包括有表盖，表盖中间为镂空结构；表盖的底侧设置有固定垫圈，固定垫圈的内圈设置有固定内齿；水表控制器的底侧设置有固定盘；固定盘设置有固定外齿，固定内齿和固定外齿相嵌合。
固定垫圈上设置有定位缺口，表盖内侧设置有与定位缺口相匹配的定位块。还包括玻璃盖和密封圈；密封圈设置在基表的表盘上，玻璃盖设置在密封圈上，固定垫圈设置在玻璃盖上，表盖将玻璃盖、固定垫圈和密封圈包覆固定。水表控制器内设置有无线传输装置；无线传输装置通过NB-IOT进行数据传输。水表控制器内设置有警报装置。
本发明提供的基于NB-IOT的齿轮定位无线智能远传防盗水表，通过在水表控制器底侧设置的旋转固定头与基表表身设置的突起进行配合，无需在基表上设置过多的固定结构，更不需要在基表上进行打孔，便能够使水表控制器牢固地固定在基表上，防止因为安装不牢固导致水表控制器容易发生损坏，且安装方便，大大节约了成本。
如需进一步了解，请下载该专利完整说明书。
更多仪表技术专利最新动态，请持续关注【仪表专利】
相关资料下载：一种基于NB-IOT的齿轮定位无线智能远传防盗水表.pdf
