【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——远传水表。该专利由天津市中天电子发展有限公司申请，并于2018年5月29日获得授权公告。


　　内容说明


　　本发明涉及水表装置领域，尤其涉及一种远传水表。


　　发明背景


　　水表作为一种计量器具，大多是水的累计流量测量。一般分为容积式水0表和速度式水表两类，采用活动壁容积测量室的直接机械运动过程或水流流速对翼轮的作用以计算流经自来水管道的水流体积的流量计，现有的水表均为自来水厂安装在各用户的房屋门口的进水口端，传统的水表需要工作人员逐个观察记录，这样十分浪费时间；为了解决上述问题，在水表内设置采集单元、近距离通信单元及相关信号处理单元，将水表的读数发送至工作人员的手持终端上，这样一来，工作人员便可批量化的获取水表读数。


　　现如今的采用的方式是在原有的老式水表的指针上加上小磁铁，并在水表内部加上一个磁敏传感器与外部采集电路板，通过导线将传感器与外部采集电路板相联，其通过检测指针转动的圈数来达到计量用水量的目的。这种水表由于上述电路元件是设置在水表内部的，其需要作一定的防水处理，无疑的增加了水表的报价；且电路板部分和传感器部分为易损件，维修时需要打开整个水表进行修理，甚至需要将水表完全更换，这样一来浪费人力物力，二来也浪费了材料。为此，为了解决上述问题，目前都将传感器贴在表盘上的透明玻璃上，这种结构带来的缺点就是读数会被遮挡，读表困难。


　　发明内容


　　本发明为克服上述技术存在的不足，提供一种远传水表，能够清楚读表。

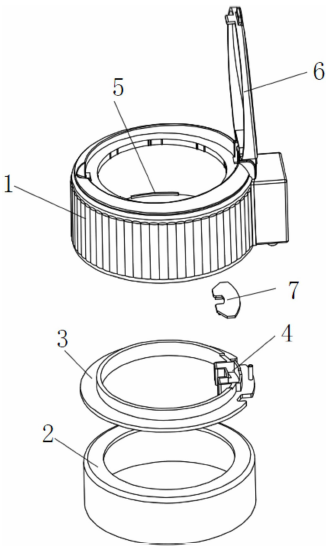

图为本发明分解图


　　为实现上述目的，本发明所采用的技术方案为：一种远传水表，其特征在于：包括外套、内套、传感器固定盘、传感器固定座、传感器，传感器安装在传感器固定座中，传感器固定座固定在传感器固定盘中，传感器固定盘从外套的底部进入到外套中并卡止于外套的上部，内套从外套的底部压入到外套中，在外套的底部内壁上设有卡台，卡台卡紧内套的底部。


　　所述外套上铰接有盖板。传感器固定座上设有传感器盖板。


　　本发明的有益效果是:相对于现有技术，本水表结构紧凑，便于装配，只需要在现有的水表上部增加一个端盖，该端盖就是本发明的结构，传感器固定在传感器固定座上，固定座一体固定在传感器固定盘上，由于传感器是安装在传感器固定盘的一侧，因而不会遮挡数字，并且本装置很容易固定在水表上部，安装便捷。


　　如需进一步了解，请下载该专利完整说明书。
