【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种低功耗无线智能远传水表及其工作方法。该专利由江苏九汞星科技有限公司申请，并于2018年5月18日获得授权公告。


　　内容说明


　　本发明属于水表计数领域，特别涉及一种低功耗无线智能远传水表。本发明还涉及一种低功耗无线智能远传水表的工作方法。


　　发明背景


　　目前，国内生产的智能水表大都是在原有的机械计量仪表基础上加上具有预付费功能的测控器来实现，这种计量智能仪表是可靠地将机械表的表征流量的计数信号转化为电信号。现有的流量传感器都为多束流旋翼式结构，计量表的壳体为铜体，磁激励产生流量脉冲信号，脉冲信号的频率与流量成正比，通过表头上的计算器计算出流量。常用的结构为在机械水表的某一计数字轮转动次数用磁钢、干簧管检测；干簧管具有诸如光电管、磁敏管等器件所不具备的低功耗特性；因此，干簧管在智能水表、气表上广泛采用。虽然采用较低功耗的干簧管，但在实际引用中，水表大部分是间是处于静态待机状态(即没有水流流过水表)。尽管可以通过软件处理，降低智能控制部分的功耗，但整个水表依然是带电工作，即在待机时依然白白耗电，影响电池的使用寿命。如何能提高水表电池的使用寿命一直是业界要解决的问题之一。


　　为此，业界不断改善程序和电路设计，各种省电的软硬件方案被开发出来。但是没有从根本上解决待机耗电的问题，而且开发的难度也越来越大。为此，申请人研究比较过多种的待机节能方案，并深入研究智能水表的应用环境，提出有别于传统的节能方案，而实现待机零耗电的目标。


　　发明内容


　　为克服现有问题，本发明提供一种低功耗无线智能远传水表，结构紧凑，能够降低水表的用电量，降低能耗。

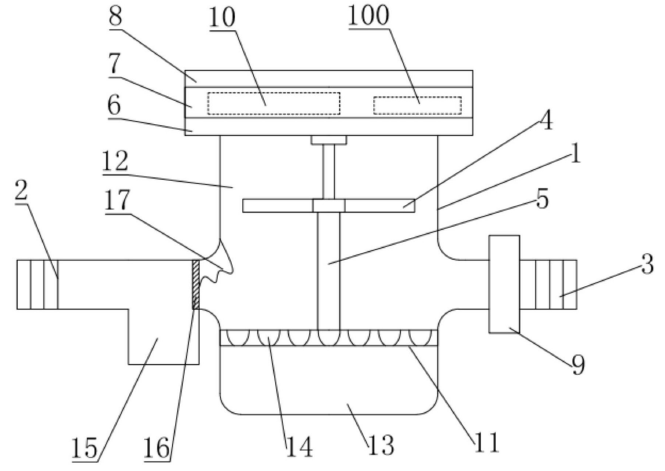

图为本发明结构示意图


　　本发明所采取的技术方案为：一种低功耗无线智能远传水表，包括水表本体、进水管、出水管、叶轮、旋转轴、水表计数器、水表显示屏和盖板，进水管和出水管分别设于水表本体的两侧，旋转轴置于水表本体内，并且叶轮置于旋转轴上，水表计数器设置于水表本体上方，水表显示屏固定在水表计数器上部，盖板覆盖在水表显示屏上；其中，水表本体靠近出水管的端部设有水流开关，水表显示屏内部设有控制电路和电源电路，控制电路的输入端与水流开关连接，控制电路和电源电路连接。本发明的低功耗无线智能远传水表，能够在水表没有用水的情况下，断开水表中的部分电气元件，降低水表的耗电量，延长水表的电池的使用寿命。


　　本发明低功耗无线智能远传水表，水表本体中设有过滤板，过滤板将水表本体分为上腔体和下腔体。设置的过滤板能够将水中较大颗粒物质逐渐渗入下腔体中，定期清理下腔体内杂物，能够防止水管阻塞，同时提高水体质量。过滤板上设有过滤孔，过滤孔呈远离叶轮的方向逐渐缩小状，并且过滤孔的内壁为圆弧形。设置的上大下小的过滤孔，能够防止下腔体中的杂质返回上腔体中，避免杂物进入水管，影响水体质量。


　　本发明低功耗无线智能远传水表，水表本体靠近进水管的一端设有储水腔体，储水腔体靠近水表本体的端部设有挡板，挡板与水表本体的之间设有弹性元件。在水流较小的情况下，将水存储在储水腔体中，其中的弹性元件具有一定的耐压值，当储水腔体中水越来越多造成挡板压力超过弹性元件的弹性阈值，将挡板冲开，而此时冲出的水量较大能够推动叶轮转动，从而计量水量；当水管中水流量较大时，挡板被冲开，叶轮正常转动，水表正常计数，用于显示水流量。


　　本发明低功耗无线智能远传水表，水表计数器上设有伸缩连杆，伸缩连杆包括第一连杆、弹簧和第二连杆，弹簧置于第一连杆内，第二连杆的下端部置于第一连杆内，并且与弹簧连接，第一连杆的下端部与水表计数器的侧壁枢接，第二连杆的上端部与水表显示屏的侧壁枢接。设置的伸缩连杆能够将水表显示屏滑动离开水表计数器，将水表显示屏支撑起来，便于查看计数器数据，操作方便。


　　本发明低功耗无线智能远传水表，水表计数器和水表显示屏之间还设有滑块，水表计数器的侧侧壁上设有滑轨，滑块的下端部卡合在滑轨上，滑块的上端部与水表显示屏的侧壁枢接。设置的滑块和滑轨结构能够保证水表电视屏在水表计数器侧壁上滑动的直线型和平稳性。本发明低功耗无线智能远传水表，滑块的截面为矩形，并且内部设有T型截面的卡槽，滑轨的截面为T型，卡槽卡入滑轨中。设置的T型截面的卡槽和滑轨结构，能够将滑块保持在水表计数器的侧壁上，从而保证水表显示屏移动沿着水表计数器侧壁进行。水表显示屏上设有电子锁，盖板上设有锁舌卡槽，电子锁卡入锁舌卡槽中，电子锁与控制电路连接。采用电子锁的方式，将盖板进行锁定，防止闲杂人员随意打开盖板，同时设置的盖板能够有效防止灰尘杂物进入水表内部。


　　本发明低功耗无线智能远传水表，盖板的内壁上设有照明灯，水表显示屏上设有微动开关，微动开关与控制电路的输入端连接，照明灯与控制电路的输出端连接。设置的照明灯能够在盖板打开时进行照明，便于查看水表计数器和水表显示屏，不需要额外手持手电筒，另外微动开关能够监测盖板的状态，盖板盖住水表显示屏后，微动开关被按下，控制电路发送信号，将水表显示屏亮度调低；查看水表显示屏时，打开盖板，微动开关弹起，控制电路将水表显示屏亮度调高，同时打开照明灯，进行照明，使用方便。


　　一种低功耗无线智能远传水表的工作方法，包括以下步骤：1)水流从进水管进入，正常水流的压力冲开挡板，水流进入水表本体；2)水流开关检测到水流通过，发送信号给控制电路，水表进入正常记录水流的工作状态；3)叶轮随着水流的通过不断转动；4)水表计数器记录水流数据；5)停止用水后，水流开关检测到没有水流通过，发送信号给控制电路；6)控制电路进入断开，进入低功耗工作状态；7)查看水表数据时，打开盖板，微动开关检测到盖板打开，发送信号至控制电路；8)控制电路控制水表显示屏亮度增加和照明灯打开；9)推动水表显示屏，水表显示屏沿着滑轨滑动；10)伸缩连杆将水表显示屏的一端抬起；11)水表显示屏离开水表计数器所在面，水表计数器露出，可查看水表数据。


　　本发明具有如下有益效果：本发明低功耗无线智能远传水表，其结构简单，设计合理，易于生产。改变了传统水表的模式，设计了一种结构紧凑的水表，同时设置的智能水表能够根据水表的工作状况，通过控制电路，调整水表的耗电量，当水表没有工作的过程中，断开控制电路，节省用电量；同时本发明的水表还能够进行小流量用水的检测，避免水表数据记录不准确。为了进一步提高水表使用过程中的实用性，在水表上设置盖板，能够防止杂物进入水表显示屏，造成读数困难，打开时，只需刷卡或者手持控制器即可将电子锁打开，盖板自动弹开，同时盖板上的灯能够照亮这个水表，方便水表读数，不需要手持手电筒进行照明。
