【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种水表。该专利由重庆市伟岸测器制造股份有限公司申请，并于2018年5月1日获得授权公告。


　　内容说明


　　本发明属于流体流速测定领域，具体涉及一种水表。


　　发明背景


　　利用超声波测定流体流速是现在采用较为广泛的技术，而通常在实际测定流速的过程中，由于液体在管道内流动时本身会存在层流、过渡流或湍流状态，加之受到管壁的影响，在管内同一截面处各点的液体流速差异较大，这在一定程度上会影响液体流速的精确测量，流速的稳定性在很大程度上影响了流量测定的准确性，在一些流量控制精度要求较高的地方，应该对流速的不稳定状态进行消除，以保证水表的测定精确可靠，因此，需要一种能够稳定测定流体流速的测量表。


　　发明内容


　　为解决现有技术问题，本发明提供一种水表。

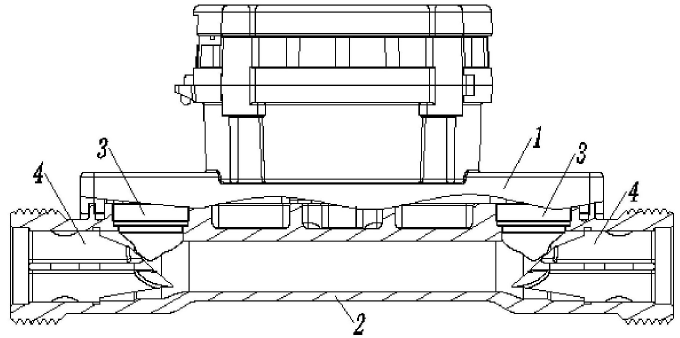

图为本发明结构示意图


　　针对现有技术问题，本发明所采取的技术方案如下：一种水表，包括表头、流量管和超声波换能器，其中在流量管上开设有换能孔，在该换能孔内安装有超声波换能器，超声波换能器为两个，两个超声波换能器的连线与流量管的管心线平行，超声波换能器发射的声束与流量管的管心线垂直，表头安装在两个超声波换能器之间的流量管上，两个超声波换能器均与表头连接，其关键在于：在流量管内安装有两个分流反射器，两个分流反射器分别靠近流量管的两端，分流反射器包括分流板和声束反射板，分流板将流量管的流道均分，分流板的一端与声束反射板倾斜连接，超声波换能器与声束反射板对应，两个分流反射器的声束反射板相对，超声波换能器发射的声束在声束反射板上发生反射。


　　该技术方案的显著效果是，在流量管上安装的两个超声波换能器用于沿流体方向收、发超声波，从而测定流体流速，在流量管中加装分流反射器进行整流，其中分流反射器的分流板用于将水流进行分流规整，经过分流板的分割，液体由一股被均匀划分为多股，流经分流板的液体的不稳定状态经过多个分流板的规整后，多股液体再汇合成一股液体，液体的不稳定状态得到很好的消除，起到整流作用，倾斜连接的声束反射板用于反射超声波。


　　上述分流板至少为3个，分流板内侧相连，相邻的分流板之间的夹角相等，分流板的一端与同一个声束反射板倾斜连接，该声束反射板的中心位于多个分流板相交的中心线上。该设计提供的分流反射器形状规整，结构对称，分流效果好。


　　上述分流板为4个，4个分流板连接后截面呈“十”字结构。采用以上技术方案，由于分流板过多会增大压力损失，而分流板过少时整流效果不明显，4个分流板构成的分流反射器能较好的满足整流需要。声束反射板沿分流板相交的中心线方向的投影为圆，该圆的半径小于流量管的内孔半径。该设计中，声束反射板沿中心线方向的投影为圆，是为了保证液体在流出分流板后平稳汇合；而投影圆的半径小于分流板沿中心线方向投影的径向长度，是保证分流反射器具有液体的流出通道。


　　上述声束反射板的声束反射面为平面，另一面为外凸的弧面，该弧面与分流板连接，声束反射面与中心线之间的夹角为θ，43 .5°≤θ≤45°。以上方案中声束反射板的弧形面能保证液体平稳流出，平面能用于反射测定流速超声波。分流板与声束反射板一体成型。采用该方案，分流板与声束反射板一体成型，分流反射器可以通过模具制得，生产方便，连接牢度好。分流板靠近声束反射板的一端与声束反射板之间直线过渡。采用该设计，分流反射器安装方便。


　　本发明的有益效果为：采用以上技术方案的一种水表，能对流量表流量管中的水流进行分割、规整，消除流体的不稳定状态，减小同一截面各点处的流速差异，从而提高流量表测定流量的精确性。


　　如需进一步了解，请下载该专利完整说明书。
