【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种水表控制装置。该专利由天津创展同成科技发展有限公司申请，并于2018年4月27日获得授权公告。


　　内容说明


　　本发明属于水表设计领域，尤其是涉及一种水表控制装置。


　　发明背景


　　生活中，居民用水量的检测通过水表完成，为了减轻人工检查用水量，智能水表开始普及，该水表通过预先设定用水量完成，该水表存在的缺点需要用户频繁的检查用水量，用户不能对其用水量及剩余水量实时监控。


　　发明内容


　　本发明针对现有问题，提供一种水表控制装置，以解决现有水表存在的用水量不能实时监控的问题。

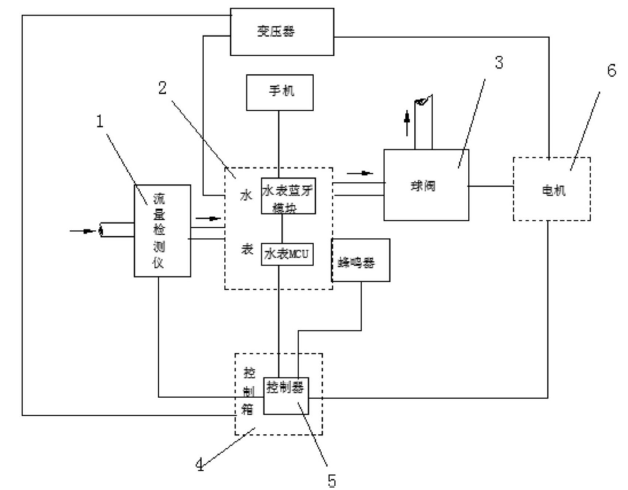

图为本发明原理示意图


　　为达到上述目的，本发明所采取的技术方案为：一种水表控制装置，包括变压器、水表、球阀、蜂鸣器、电机和控制箱；球阀阀杆和电机间设有齿轮传动机构，球阀设置在水表出水管道上；水表与变压器电连接，该水表进水管道内设有滤网，该水表包括水表本体及其内部设置的水表无线模块和水表MCU，水表无线模块和水表MCU间电连接，水表无线模块无线连接有显示装置；控制箱设置在球阀上端，该控制箱内设有控制器，电机设置在控制箱内，控制器及电机分别和变压器电连接；蜂鸣器设置在水表外壳上；水表MCU、电机、蜂鸣器分别和控制器电连接。


　　所示显示装置为智能手机。水表无线模块和显示装置间的无线连接为蓝牙连接。水表进水管道上设有流量监测仪，该流量监测仪和控制器电连接。流量监测仪和控制器间、水表MCU和控制器间、电机MCU和控制器间、蜂鸣器和控制器间分别通过UART有线串口通讯连接。


　　相对于现有技术，本发明一种水表控制装置具有以下优势：本发明一种水表控制装置中，在水表进水管道内设有滤网，由此流入水表内的水为一级过滤水源，保证推动叶轮转动的水源为二级过滤水源，提高了水表内水源的洁净度，减弱了水中杂质对水表的侵害，延长了水表的使用寿命，在该系统中，通过水表无线模块和其无线连接有显示装置实施检测用户用水量，控制器控制电机主轴动作，由此控制球阀的开启或闭合，进而控制用户和外部水源的连通或断开。


　　如需进一步了解，请下载该专利完整说明书。
