【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——便于居民快速更换的可拆式直读水表。该专利由重庆众誉材工科技有限公司申请，并于2018年4月24日获得授权公告。


　　内容说明


　　本发明属于水表技术领域，涉及一种便于居民快速更换的可拆式直读水表。


　　发明背景


　　现有技术中，可拆式直读水表通常通过法兰盘与水管相连接进行安装，安装以及拆卸操作繁琐，且反复拆卸后连接密封性差；现有技术中，可拆式直读水表为一体结构，拆卸时需要整体进行拆卸，操作不便，所以需要一种便于居民快速更换的可拆式直读水表以解决上述问题。


　　发明内容


　　本发明针对现有技术存在的不足，提供一种便于居民快速更换的可拆式直读水表，以解决上述背景技术中提出的问题，本发明结构合理，便于安装以及拆卸，连接密封性好，可靠性高。

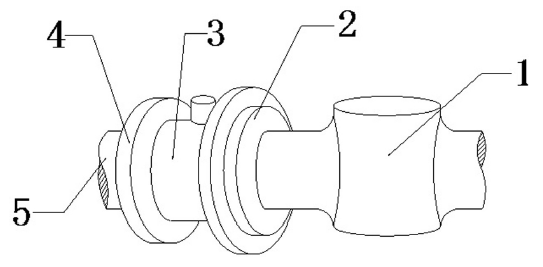

图为本发明结构示意图


　　为实现上述目的，本发明所采取的技术方案为：便于居民快速更换的可拆式直读水表，包括水表本体、水表连接组件、连接套管、水管连接组件以及水管，水表连接组件装配在连接套管右端，水表本体通过水表连接组件与连接套管相连接，水管连接组件安装在连接套管左端，水管通过水管连接组件与连接套管相连接，水表连接组件包括凹台一、固定盘一、滑槽一、电动推杆、移动架、导向杆、弹簧、压块以及固定盘二，凹台一开设在连接套管内部右端，水表本体左端装配在凹台一内部，固定盘一固定在连接套管环形侧面右部位置，滑槽一开设在固定盘一右侧面，电动推杆安装在滑槽一内部，移动架通过滑块一与滑槽一相连接，滑块一连接在电动推杆上端，导向杆左端固定在压块右侧面，导向杆右端穿过移动架右侧面，并延伸至移动架右侧，弹簧装配在移动架内部的导向杆环形侧面，水管连接组件包括凹台二、环形凸台、滑槽二、卡环一、卡环二以及滑槽三，凹台二开设在连接套管内部左端，水管装配在凹台二内部，环形凸台固定在连接套管环形侧面左端，滑槽二开设在环形凸台左端面上部位置，卡环一通过滑块二与滑槽二相连接，卡环一装配在水管环形侧面上端，滑槽三开设在环形凸台左端面下部位置，卡环二通过滑块三与滑槽三相连接，卡环二装配在水管环形侧面下端。


　　连接套管上装配有水阀。连接套管设有两个，连接套管分别通过水表连接组件连接在水表本体左端以及右端，连接套管分别通过水管连接组件与水管相连接。凹台一内部右侧面安装有密封圈，凹台二内部左侧面安装有密封圈。压块左侧面固定有防滑胶垫，防滑胶垫通过螺钉固定在压块上。卡环一环形侧面前端以及后端均固定有凸块一，卡环二环形侧面前端以及后端均固定有凸块二，凸块一通过螺栓与凸块二相连接。电动推杆通过电线与外接电源相连接。


　　本发明的有益效果为：本发明的便于居民快速更换的可拆式直读水表，因本发明添加了凹台一、固定盘一、滑槽一、电动推杆、移动架、导向杆、弹簧、压块以及固定盘二，该设计便于水表本体的安装以及拆卸，操作方便，解决了现有技术中可拆式直读水表为一体结构，拆卸时需要整体进行拆卸，操作不便的问题。


　　因本发明添加了凹台二、环形凸台、滑槽二、卡环一、卡环二以及滑槽三，该设计便于本装置与水管的连接，连接密封性好，解决了现有技术中可拆式直读水表通常通过法兰盘与水管相连接进行安装，安装以及拆卸操作繁琐，且反复拆卸后连接密封性差的问题。因添加了水阀，该设计便于水流的控制，因添加了密封圈，该设计提高了本装置的密封性，因添加了防滑胶垫，该设计提高了压块与固定台二贴合的密封性，因添加了凸块一、凸块二以及螺栓，该设计便于卡环一以及卡环二连接，本发明结构合理，便于安装以及拆卸，连接密封性好，可靠性高。


　　如需进一步了解，请下载该专利完整说明书。
