【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种基于远程监控技术的物联网智能水表。该专利由郑州庭淼软件科技有限公司申请，并于2018年4月20日获得授权公告。


　　内容说明


　　本发明涉及管道阀门技术领域，尤其是一种基于远程监控技术的物联网智能水表。


　　发明背景


　　目前，物联网水表是一种利用现代微电子技术、现代传感技术、智能IC卡技术对用水量进行计量，并进行用水数据传递及结算交易的新型水表。与流量采集和机械指针显示用水量的传统水表相比，物联网水表在功能上具有更多优点，可通过软件抄读及记录用户的用水量，还可以按照约定对用水量进行控制。


　　传统的水表只能通过叶轮计量机构计算出用水量，而不能通过有线和无线随时通知用户用水量的多少，以至于每次还要去读水表，这样给工作人员和人们的使用带来了不便，而且大多水表采用铸铁材料，但是这种铁表很容易生锈甚至损坏。


　　现有的物联网水表内包含有可实现上述功能的电子模块，各功能单元之间的信号传输完全通过线缆实现，这样使得控制器拆装时容易影响到其他单元，通常是将水表做成一个整体。而现有的整表部件中，水表的电子元件的故障率相对较高，当内部电子模块损坏时，则需要先关停用户用水总阀，再将整个水表拆下，然后再进行维修或更换，维修成本较高，且会影响用户的正常用水。


　　发明内容


　　本发明目的为克服上述技术缺点提供一种基于远程监控技术的物联网智能水表。

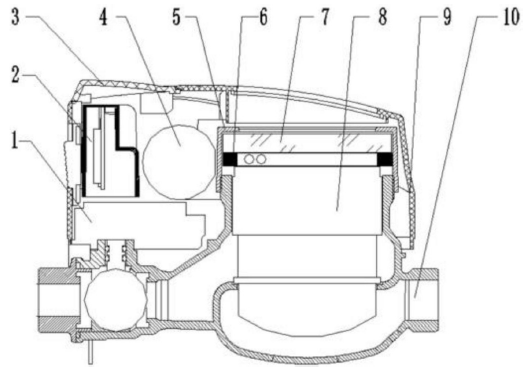

图为本发明主视图


　　针对上述问题本发明所采取的技术方案为：一种基于远程监控技术的物联网智能水表，包括传动机构组件、电子模块组件、传感器、基表和外罩体，电子模块组件通过线缆与传动机构组件连接，传感器分别与电子模块组件和基表连接，传动机构组件、电子模块组件、传感器和基表均位于外罩体的内部。


　　作为上述技术方案的进一步改进方案，电子模块组件内包括与供水公司无线连接的无线通讯模块。传感器检测读取基表的水量信号，并将该水量信号传输至电子模块组件，然后电子模块组件通过无线通讯技术，将用户的用水量传输至供水公司，以实现远程集抄水表；又传动机构组件与水表开关阀连接，并可通过电子模块组件对传动机构组件执行触发操作，以实现远程控制水表开关阀的功能。


　　基表包括水表机芯、表玻璃和表罩，表玻璃位于水表机芯上方，表罩覆盖在水表机芯和表玻璃上方，传感器与水表机芯电性连接。外罩体包括下罩体和上罩体，下罩体安装于基表壳体组件上，上罩体与下罩体可拆卸连接。外罩体采用塑料材料制成。塑料的上罩体和下罩体可对内部基表及其他元器件密封，可起到很好的防水、防尘及保护的作用，有效避免内部的铸铁或其他金属元件生锈腐蚀或损坏。


　　下罩体和上罩体通过装配螺钉相互连接，由上方或侧面将装配螺钉安装至下罩体和上罩体的连接处。上罩体和下罩体的连接处分别设有对应的螺钉孔，通过将装配螺钉由上方或侧面安装至螺钉孔内，以便于将上罩体和下罩体连接在一起，相比现有技术中自下向上安装螺钉的方式，本发明实施例的连接方法可使得装配螺钉的安装及拆卸方便快捷。装配螺钉竖直地设置于下罩体和上罩体的边角处。装配螺钉的上方设有防拆盖封帽。通过设置防拆盖封帽，可有效防止该物联网水表被私自拆卸，对该水表起到有效的保护作用。外罩体内设有用于为电子模块组件和传感器供电的电池组件，电池组件外还可设有朝向侧面或上方的开口，便于安装或取出电池，更换电池操作便捷。


　　接线缆的长度大于外罩体的高度。当需更换或维修电子模块组件时，打开上罩体，电子模块组件与传动机构组件之间的连接线缆足够长时，即可方便地取出电子模块组件，再进行更换或维修，操作便捷省时，降低水表的维护成本，且不需切断水阀，不会影响用户的正常用水。


　　本发明的有益效果为：通过采用可拆卸连接的上、下罩体，不仅可以提高内部电子器件的性能和使用寿命，而且可方便拆卸上罩体以更换电子模块组件。本发明的物联网水表便于售后人员进行现场维护，在不拆卸整表且不关停居民用水的状态下，可对物联网水表进行电子模块组件的更换和维护，使得维护工作更加便捷省时，降低维护成本，同时又不影响用户正常用水。


　　如需进一步了解，请下载该专利完整说明书。
