【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——精确控制流量的调节阀执行器一体化装置及其流量控制方法。该专利由宁夏银星吴忠仪表流体控制有限公司申请，并于2018年3月27日获得授权公告。


　　内容说明


　　本发明涉及调节阀技术领域，特别涉及一种精确控制流量的调节阀及其流量控制方法。


　　发明背景


　　现有的调节阀其流量的精确控制需要外部辅助以流量计等器件，使用流量计获得流量数据，然后由中央控制器给控制调节阀的执行器开度信号，使调节阀流量达到流量计测量结果，根据流量、温度可以得到流过调节阀的热量，这种方法需要多种设备共同完成，使得调试困难，设备成本较高，安装空间较大。


　　发明内容


　　针对现有问题，本发明提供一种成本低、集成度高的精确控制流量的调节阀执行器一体化装置；另外，还要提供该装置的流量控制方法。

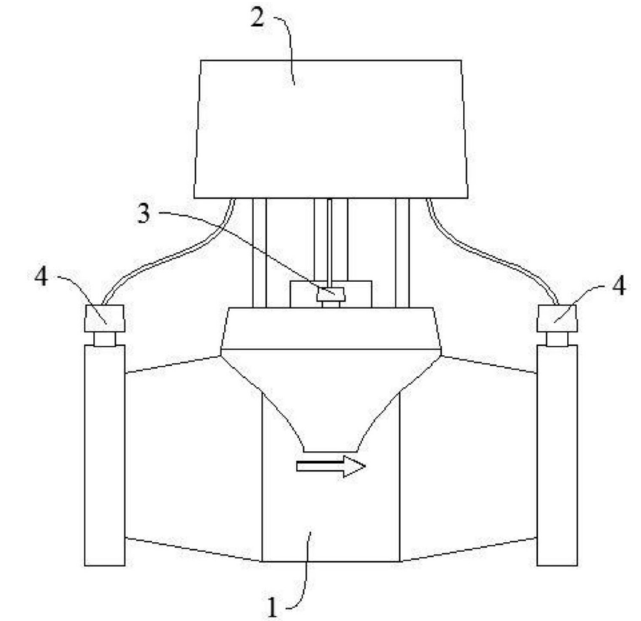

图为本发明结构示意图


　　一种精确控制流量的调节阀执行器一体化装置，包括：调节阀体、执行器、温度传感器、压力传感器、控制模块、信号收发模块；其中，温度传感器伸入到调节阀体腔内与流体介质接触；在调节阀体流体介质的流入段与流出段各设有一个压力传感器，用于监测阀前压力和阀后压力；执行器、温度传感器、压力传感器、信号收发模块分别与控制模块电性连接，执行器受控制模块控制，在控制模块设有存储芯片用于记录阀门开度与流量、流量系数、阀前压力、阀后压力、温度的历史记录。


　　所述控制模块采用PLC控制系统。信号收发模块集成在PLC控制系统上。


　　本发明结合调节阀的流量与温度、阀前压力、阀后压力、阀门的开度与流量曲线的关系，将调节阀、执行器、压力传感器、温度传感器集成在一起，得到一种在一定范围内可控流体热量的装置。节省了流量计、流量计数据采集设备以及温度变送器以及压力变送器，并缩小了体积。
