【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——燃气表端的脉冲计量装置。该专利由重庆前卫克罗姆表业有限责任公司申请，并于2018年3月30日获得授权公告。


　　内容说明


　　本发明涉及燃气计量装置技术领域，尤其是涉及一种燃气表端的脉冲计量装置。


　　发明背景


　　近年来智能燃气表行业发展迅速，形势还不断向好的方向发展，业内对表端计量安全性、准确性方面的要求越来越高，尤其是如何做到抗干扰、降低功耗、降低故障率、提高可靠性、节省制造成本这五个方面的要求更是如此。


　　智能燃气表的脉冲计量方式包括干簧管磁控计量方式、霍尔磁控计量方式、光电直读计量方式，其中干簧管磁控计量方式和霍尔磁控计量方式的计数过程均利用磁场信号进行开关控制，并检测计数齿轮的运动状态，来实现计量的功能，但由于两者均利用磁场信号进行开关控制，电磁干扰的问题无法避免。光电直读计量方式避免了磁场信号中的电磁干扰问题。现有申请号为CN201611017852 .7的专利文件公开了一种燃气表端的新型脉冲计量装置及计量方法，它通过设于计数齿轮的计数面上的黑、白双色涂层作为反射计数区域，白色面用于反射光，黑色面用于吸收光，通过两个状态的区别以实现计量功能，该方案避免了采用干簧管磁控计量方式和霍尔磁控计量方式所带来的电磁干扰问题，但是反射面的黑、白色介质容易被污染或脱落，当灰尘或其它杂质附着在白色面或黑色面上，会影响光源信号的强度，从而影响光电传感器信号的稳定性，使得计量的准确性降低，长时间使用后，若黑、白色介质脱落或褪色，光电传感器的信号会产生偏差或接收不了信号，造成计量误差大或不能计量的情形。


　　发明内容


　　本发明针对现有问题的不足，提供一种使用寿命长、计量更精确的燃气表端的脉冲计量装置。

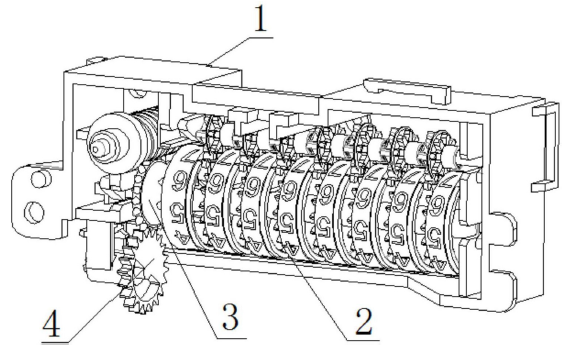

图为本发明结构示意图


　　为了解决上述问题，本发明采用以下技术方案：一种燃气表端的脉冲计量装置，包括计量装置本体和设于计量装置本体内的计数器组件、传动齿轮、光电传感器和控制电路；在计量装置本体上安装有位于传动齿轮下方的计数齿轮，计数齿轮与传动齿轮相啮合；光电传感器包括光发射器和光接收器，光发射器和光接收器成对的位于计数齿轮两侧，计数齿轮上设置有能使光发射器与光接收器导通的光路导通通道以及能使光发射器与光接收器阻断的光路阻断面，光电传感器的信号输出端与控制电路的信号输入端相连。


　　作为本技术方案的进一步改进，光路导通通道为至少一个设置在计数齿轮侧面的非中心位置上，光路导通通道所占计数齿轮侧面的面积以外的计数齿轮侧面的其它区域为光路阻断面。光路导通通道为一个贯穿计数齿轮两侧面的半圆弧弓形槽，计数齿轮的其它部位为光路阻断面。光路导通通道为两个形状相同且贯穿计数齿轮两侧面的圆形通孔，两个通孔分别与光电传感器相对应构成光路导通通道。


　　本发明的有益效果为：本发明结构简单，制造成本低，采用光电直读计量方式，避免了磁干扰的问题，抗干扰能力强；使用过程中，计数齿轮本身受到腐蚀或氧化引起表面材料脱落等对计数精度的影响较小，从而保证了燃气表端的脉冲计量装置计量的可靠性和准确性，也提高了其使用年限，间接节约了产品成本和维护成本。


　　如需进一步了解，请下载该专利完整说明书。


　　更多仪表技术专利最新动态，请持续关注【仪表专利】
