【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种防盗防潮电表。该专利由江苏丽阳电子仪表有限公司申请，并于2018年3月27日获得授权公告。


　　内容说明


　　本发明涉及电表技术领域，具体涉及一种防盗防潮电表。


　　发明背景


　　市政、小区、电力、农网、工厂等有公共设施的地方都需要安装电表，也就需要电表箱。然而，现有盛放电表的电表箱通常采用玻璃、塑料等透明材料来制观察窗，不法分子可以将其打碎，进行偷、盗电，给公众利益带来损失。另外，传统的电表箱在长期使用后，水和潮气容易从电表箱的箱体和箱盖连接处流入电表内，这样电表易受潮后导电，存在着极大的安全隐患，使用寿命短。


　　发明内容


　　本发明的目的在于提供一种防盗防潮电表，避免了电表接线暴露造成的用电安全和窃电的隐患。

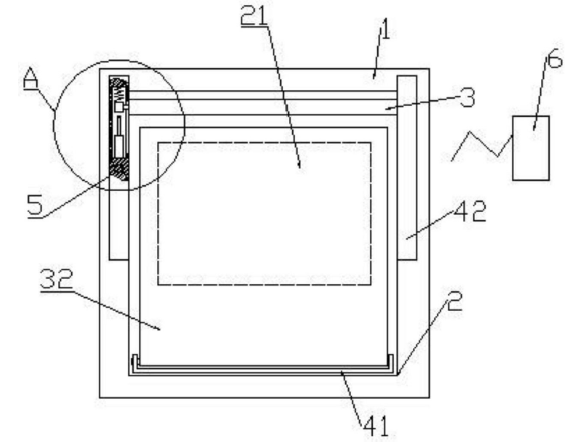

图为本发明结构示意图。


　　为解决上述技术问题，本发明所采取的技术方案为：一种防盗防潮电表，包括电表箱体和箱盖；箱盖上设置有透明玻璃视窗；电表箱体上还设置有用于遮挡箱盖上透明玻璃视窗的防护装置；防护装置包括横移锁紧扣板、遮挡板、牵引电磁铁和复位弹簧；电表箱体在箱盖下侧设置有横板；遮挡板与横板铰接连接；电表箱体在箱盖的两侧设置有固定板；固定板的顶部设置有一空腔；空腔的外侧设置有条形孔；横移锁紧扣板中部带有矩形插口的横移板块；横移板块的两端通过连接板连接一移动块；移动块通过复位弹簧与空腔的顶部连接；空腔的底部设置有牵引电磁铁，牵引电磁铁得电控制移动块向下移动；牵引电磁铁失电，移动块向上移动；牵引电磁铁与控制器连接；控制器通过无线收发器与移动控制终端连接；电表箱体内还设置有防潮组件。


　　固定板的中部设置有限制遮挡板转动位置的限位挡片；限位挡片的中部设置有一插槽；遮挡板的两侧设置有插入插槽内的插针；插槽内设置有弹簧片A；插针的端部设置有弹簧片B。防潮组件包括设置于电表箱体内部的风扇、湿度传感器、处理器和微控制器；风扇设置于电表箱体的上壁；电表箱体的上部设置有第一散热孔；电表箱体的下部设置有第二散热孔；湿度传感器用于检测电表箱体内的湿度；湿度传感器与处理器连接；处理器与微控制器连接，微控制器控制风扇转动。电表箱体的内壁还设置有防潮吸湿板。电表箱体内还设置有防盗报警组件；防盗报警组件电流电压检测模块、驱动模块、充放电控制模块、计量模块、处理模块、报警模块和通讯模块；电流电压检测模块与计量模块连接；计量模块与处理模块连接；处理模块与报警模块连接；报警模块与通讯模块连接；驱动模块与充放电控制模块连接；充放电控制模块另与蓄电池连接，并与电压电流检测模块并联。防盗报警组件还包括图像采集模块；图像采集模块与报警模块连接。


　　本发明所产生的有益效果为：本发明的防盗防潮电表，电表箱体上设置有用于遮挡箱盖上透明玻璃视窗的防护装置；防护装置包括横移锁紧扣板、遮挡板、牵引电磁铁和复位弹簧；牵引电磁铁得电控制移动块向下移动，遮挡板卡在横移锁紧扣板的矩形插口内，横移锁紧扣板将遮挡板锁定；牵引电磁铁失电，移动块向上移动；遮挡板脱离横移锁紧扣板的矩形插口，此时可以打开遮挡板，牵引电磁铁与控制器连接；控制器通过无线收发器与移动控制终端连接；打开电表需要特制的移动控制终端，避免电表被盗。本发明结构简单，安装方便，避免了电表接线暴露造成的用电安全和窃电的隐患，能够对电表起到有效的保护作用，并且能够防水防尘防止电表生锈，同时也能起到有效的防盗效果。


　　如需进一步了解，请下载该专利完整说明书。
