【中国仪表网 仪表专利】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种燃气表数据采集系统。该专利由宁夏绿叶信息科技有限公司申请，并于2018年3月23日获得授权公告。


　　内容说明


　　本发明涉及数据采集技术领域，尤其涉及一种燃气表数据采集系统。


　　发明背景


　　按燃气的来源，通常可以把燃气分为天然气、人工燃气、液化石油气和生物质气等，我国燃气供应行业和发达国家相比起步较晚，目前配送的燃气主要包括煤气、液化石油气和天然气三种。我国的燃气供应从上世纪90年代起有了大幅增长。其中，人工煤气供应量经过1990年的大幅增长后，由于其污染较大、毒性较强等缺点，目前处于较为缓慢的增长阶段；液化石油气受到石油价格上涨的影响，供应量维持稳定；目前产生相同热值的天然气价格相对汽油和柴油而言，便宜30%-50%，具有明显的经济性，同时国家日益重视环境保护，市场对清洁能源需求持续增长，近年来，作为清洁、高效、便宜的能源，天然气消费获得快速发展。


　　随着人们对环境保护的不断重视，天然气的使用呈现家庭化，目前，在城市几乎每家都在使用天然气，现有技术中，都是通过人工进行采集，因此，燃气采集的工作量过于庞大，不符合现在发展的需求，为此，我们提出了一种燃气表数据采集系统。


　　发明内容


　　本发明目的为了解决现有技术中存在的缺点，提供一种燃气表数据采集系统。

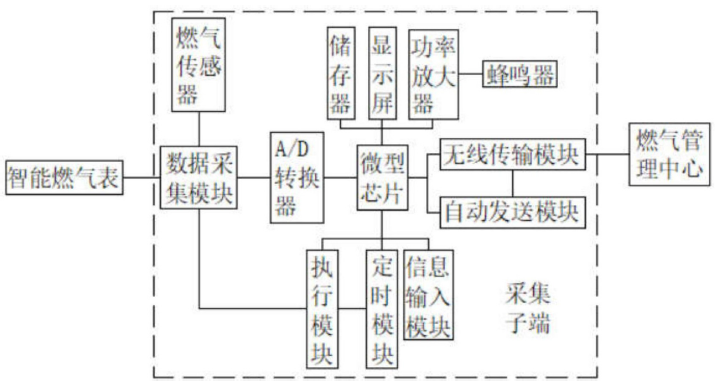

图为本发明采集子端的系统框图。


　　为了实现上述目的，本发明采用的技术方案为：设计一种燃气表数据采集系统，包括燃气管理中心以及多个采集子端，多个采集子端分别设置在不同家庭中，用于采集家庭所用的燃气量，定时采集后，远程传输至燃气管理中心内，从而完成燃气用量的自主采集。采集子端包括微型芯片以及数据采集模块，数据采集模块电性连接在智能燃气表上，用于采集智能燃气表所产生燃气用量，然后经过A/D转换器对数据的格式进行转换后，将数据传输至微型芯片内，并保存在储存器内，微型芯片电性连接有信息输入模块与显示屏，信息输入模块记录所在家庭的基本信息，显示屏用于显示所采集的数据，然后通过自动发送模块对燃气数据以及家庭的基本信息进行自动发送，经过无线传输模块远程传输至燃气管理中心。


　　燃气管理中心包括处理器以及数据接收模块，数据接收模块接收到多个采集子端所传输的燃气数据后，将数据传输至处理器内，并同时保存在数据库内，然后通过信息识别模块对燃气数据以及家庭的基本信息进行识别与判断，继续由数据分类模块对燃气数据进行分类，最后通过处理器连接的计量模块计量后，再次保存至数据库内，并由处理器连接的数据录入模块将燃气数据与家庭的基本信息传输至打印机内，从而打印成基本文件，再次进行保存，处理器电性连接有用于显示的显示单元以及操作模块。微型芯片电性连接有执行模块以及定时模块，微型芯片对定时模块进行控制，设置自动采集燃气的时间，从而由定时模块控制执行模块工作，控制数据采集模块进行燃气数据采集。


　　数据采集模块还电性连接有燃气传感器，且燃气传感器设置在智能燃气表旁，并实时采集所释放的燃气数值，并实时传输至微型芯片内，并在显示屏上进行显示，微型芯片电性连接有功率放大器，且功率放大器电性连接有蜂鸣器，若是数值异常，则通过微型芯片将控制蜂鸣器发出警报。数据接收模块电性连接有数据暂存模块，且数据暂存模块电性连接于数据库，若是燃气数据过多，数据接收模块将数据通过数据暂存模块储存在数据内。数据库内设置有微处理器，且微处理器电性有采集模块，用于采集数据暂存模块与处理器所传输的数据，数据经过分类模块分类后，由微处理器储存在不同的储存模块内，不同的数据进行分别储存，便于后期查阅。


　　数据库内还设置有加密模块与解密模块，且加密模块与解密模块均电性连接于微处理器，用于对储存数据进行加密或者是解密，以保证数据储存的安全。微处理器还电性连接有故障自检模块与自动修复模块，且故障自检模块与自动修复模块电性连接于处理器，处理器实时控制故障自检模块对数据库进行检查，若是存在故障，则有自动修复模块快速对故障进行修复。


　　本发明提出的一种燃气表数据采集系统，有益效果在于：该燃气表数据采集系统能够同时对多个家庭的燃气数据进行采集，并将数据传输至燃气管理中心内，实现了燃气的自动采集，有效降低了劳动力的使用，且保证了采集的准确率，提高了工作效率，还能够对燃气数据数据分类储存，便于后期查阅以及收费。


　　如需进一步了解，请下载该专利完整说明书。


　　更多仪表技术专利最新动态，请持续关注【仪表专利】
