创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种能够进行自动检测的燃气表。该专利由重庆瑞力比燃气设备有限责任公司申请，并于2018年3月9日获得授权公告。


　　内容说明


　　本发明属于燃气表领域，具体涉及一种能够进行自动检测的燃气表。


　　发明背景


　　随着人们生活水平的提高，煤炭、木柴等污染严重的常规能源已经逐渐被天然气和煤气取代，燃气表是一种能够统计燃气用量的仪器，在燃气的使用过程中有着不可取代的作用。申请号为：201110157459 .9的中国专利，具体内容为：一种燃气表。该燃气表包括：燃气流速传感单元、模数转换单元和主控单元；其中：燃气流速传感单元，用于采用硅晶振膜方式将燃气流速转换为电压信号；模数转换单元，与燃气流速传感单元相连接，用于采集燃气流速传感单元转换的电压信号，并对该电压信号进行模数转换；主控单元，与模数转换单元相连接，用于根据模数转换单元转换后的电压信号还原燃气流速，并根据还原后的燃气流速和电压信号采集间隔时间，获取累计燃气流量。以上专利无法测量外界燃气浓度，从而检测是否有燃气泄漏，无法调整输出燃气的压力，进行稳压输出。


　　发明内容


　　本发明为解决上述问题而提供一种能够进行自动检测的燃气表。

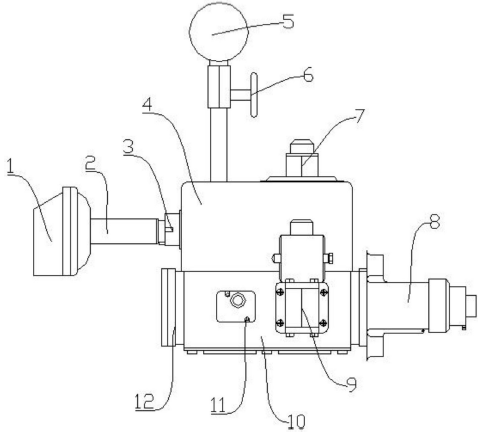

图为本发明一种能够进行自动检测的燃气表的主视图。


　　为解决上述问题，本发明所采取的技术方案为：一种能够进行自动检测的燃气表，包括燃气注入管、恒压室和燃气浓度检测器，燃气注入管设置在密封塞和压力滚轮之间，恒压室上方设置有压力检测器，恒压室的外壳上安装有警报灯，压力检测器上方设置有压力表，燃气浓度检测器与燃气输出管相连接，燃气输出管与燃气阀门相连接，燃气浓度检测器的侧壁上设置有空气吸入管，燃气浓度检测器的外壳上设置有语音警报器。


　　上述结构中，所述密封塞外接燃气管道，将燃气接入燃气注入管中，并通过压力滚轮注入恒压室，同时由压力检测器检测恒压室的压力并显示在压力表上，当恒压室压强过高时由警报灯发出警报，同时由空气吸入管将外界空气吸入燃气浓度检测器中，自动检测空气中的燃气浓度，当空气中含有燃气成分时，由语音警报器自动发出语音警报。


　　为了进一步提高本发明自动检测空气中燃气浓度的能力，燃气注入管与密封塞镶嵌在一起，燃气注入管与压力滚轮嵌套在一起，恒压室与压力检测器通过管道连接，恒压室与警报灯通过螺栓固定连接。警报灯与压力检测器通过导线连接，压力检测器与压力表通过导线连接，燃气浓度检测器与燃气输出管焊接在一起，燃气输出管与燃气阀门通过管道连接。燃气浓度检测器与空气吸入管焊接在一起，燃气浓度检测器与语音警报器通过导线连接。


　　本发明的有益效果为：本发明具有自动检测外界空气中燃气浓度的能力，可以在有燃气泄漏时自动发出语音警报，方便用户维修，具有恒压输出燃气的能力，可以提高燃气燃烧时的平稳程度。


　　如需进一步了解，请下载该专利完整说明书。
