创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种防水智能水表。该专利由成都易信达科技股份有限公司申请，并于2018年2月23日获得授权公告。


　　内容说明


　　本发明涉及水表技术领域，尤其涉及一种防水智能水表。


　　发明背景


　　现有的水表多是与水管的管道连接的便于统计用水量，但是由于与水接触较近容易造成电表进水或者电表受潮，从而影响电表寿命的技术问题。


　　发明内容


　　本发明通过提供一种防水智能水表，解决了现有技术中电表寿命受到潮湿或者电表进水的影响的技术问题。

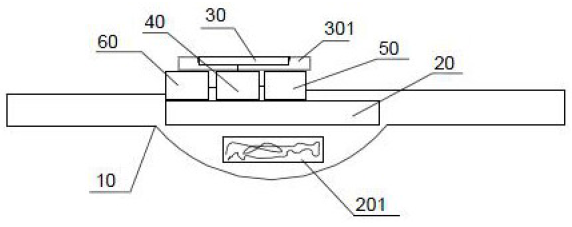

图为本发明防水智能水表的结构示意图


　　本发明所采取的技术方案为：一种防水智能水表，包括电路板、壳体、电表显示面板、感应流量的流量传感器、计量模块、电阀门；壳体内底部方设置电路板、电路板连接电表显示面板、感应流量的流量传感器、计量模块以及电阀门，感应流量的流量传感器连接电阀门以及计量模块，在电路板下方还设置有透明的方形腔室，方形腔室内设置有遇水可变色的填充物，且对应的壳体上也设置透明窗口，方形腔室设置有孔，电表显示面板周围设置一圈管状腔室，管状腔室内设置干燥剂，管状腔室与电表显示面板接触侧设置透气膜，并在透气膜上设置透气孔。


　　进一步地，管状腔室与电表显示面板之间通过可拆卸的挂扣连接。计量模块用于根据流量传感器检测到流量统计用水量。


　　本发明实施例中提供的一个或多个技术方案，具有如下技术效果或优点：由于在该防水智能水表中采用在壳体底部设置方形腔室以及在电表显示面板周围设置管状腔室，管状腔室内设置干燥剂，在方形腔室内设置有遇水可变色的填充物，进而能够有效防水，以及及时获知水表的进水情况，保障电表使用寿命。


　　如需进一步了解，请下载该专利完整说明书。
