创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种智能水表在线综合误差校准方法。该专利由天津市电力科技发展有限公司申请，并于2018年2月2日获得授权公告。


　　内容说明


　　本发明属于流量计量领域，尤其是一种智能水表在线综合误差校准方法。


　　发明背景


　　计量装置整体误差，并不是计量检定规程要求的基本误差。它实际为误差特征值，该综合误差是一个误差关于流量及功率因数的函数。假定误差的函数可量化、可描述，即可实现在线综合误差校准。目前，普遍认为计量数据需要在相同标准的条件下检定，方可计算对比，但是在实际生活中，尤其是在线检定环境下，检定条件是不可严格规定的。


　　所谓计量表的综合误差是指在规定的试验条件下(包括影响量的范围、环境条件、试验接线等)计量表的相对误差值，它反映了水表测量的基本准确度。但是，它并非水表在使用时的真实误差。因为水表规定的使用条件要比测定基本误差的条件宽。


　　运行中的计量装置准确性始终是居民用户和供应商最关注的热点问题。目前，通常采用采用统计分析方法或者添加在线检测设备等手段，可用来实现智能水表运行误差的监督与评价。虽然统计分析法改变了过去居民用智能水表由定期轮换为抽检，但仍是对整体批次的控制；通过添加在线监测设备必将为企业带来采购、维护成本的增加，该方法维护成本高且有局限性。


　　经过检索，未发现相近技术的已公开专利文献。


　　发明内容


　　本发明的目的在于克服现有技术的不足之处，提供一种智能水表在线综合误差校准方法。

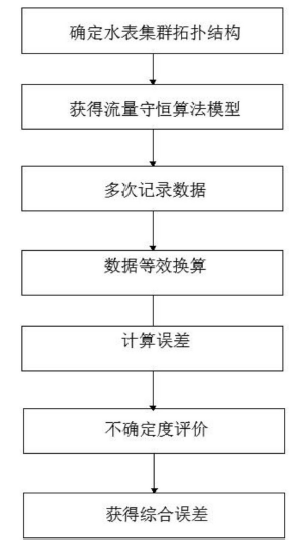

图为本发明远程校验流程图


　　本发明解决其技术问题是采取以下技术方案实现的：一种智能水表在线综合误差校准方法，其特征在于：本方法的具体步骤为：(1)智能水表集群安装形成树形拓扑结构，获得该智能水表集群的流量守恒基础模型；能够远程获取该智能水表集群中的总表及各分表流量数据，并且同时获得集群中的总表及各分表运行条件；(2)根据智能水表集群形成的树形拓扑结构，引入虚拟支路动态修正智能水表集群拓扑模型，获得流量守恒算法模型；虚拟支路代替线路耗损的耗损值之和，该虚拟支路包括虚拟智能水表和虚拟负载；(3)多次记录运行中智能水表集群的流量数据，同时记录智能水表集群的运行条件；(4)根据集群中的总表及各分表的运行条件，将流量数量进行等效换算；(5)将换算后的等效数据代入流量守恒算法模型，计算当前期间误差；(6)对上一步骤的计算结果进行修正及不确定度评价；(7)计算获得综合误差。


　　本发明的优点和积极效果是：1、本方法利用流量守恒原理和大数据分析技术，在不添加标准设备、不改变表计结构、不改变智能水表集群拓扑的情况下，实现海量在线运行智能水表误差的远程检测。2、本方法建立基于虚拟支路的修正拓扑模型，实现在线运行智能水表误差测量可靠性100%，更精益化地指导智能水表更换工作。3、本方法结合智能水表误差变化趋势的大数据预测技术，在超差问题出现之前即可完成用户无感知换装作业，消除隐患，避免出现不必要的计量准确性纠纷。4、本发明可有效降低营销运营成本，可大幅减少校验过程中人员、车辆、设备等资源的消耗，节约营销检修运维成本；并且，通过实现远程校验可以实现对故障智能水表的精准更换，将减少无故障智能水表的拆回数量，绿色环保；节约采购资金，大幅降低企业运维成本，实现提质增效，具有显著的经济效益和社会效益。5、本发明的目的在于在实际运行中，超出实验室条件的影响量的运行条件下，进行初步量化后，再将不同条件下在线运行的计量表数据作为可采用值进行计算，实现在非实验条件下的准确校准，运用全数据样本思维方式，挖掘电力用户用电信息采集系统海量电脑数据，无需借助外部标准仪器，降低成本，提高效率。


　　如需进一步了解，请下载该专利完整说明书。
