创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种协议切换式电表。该专利由天津市元九科技有限责任公司申请，并于2018年1月26日获得授权公告。


　　内容说明


　　本发明属于仪表领域，尤其是涉及一种协议切换式电表。


　　发明背景


　　电表是电能表的简称，是用来测量电能的仪表，又称电度表，火表，电能表，智能电表的主要类型有IC卡电表，用户持IC卡到供电部门交款购电，供电部门用售电管理机将购电量写入IC卡中，用户持IC卡在感应区刷非接触式IC卡(简称刷卡，下同)，即可合闸供电，供电后将卡拿走。当表内剩余电量等于报警电量时，拉闸断电报警(或蜂鸣器报警)，此时用户在感应区刷卡即可恢复供电；当剩余电量为零时，自动拉闸断电，用户必须再次持卡交费购电，才可以恢复用电。现有的智能电表，有多种协议可以使用，因此需要一种协议切换式电表，可以匹配不同使用环境。


　　发明内容


　　针对上述问题，本发明提供一种协议切换式电表，以解决电表多种情况匹配的问题。

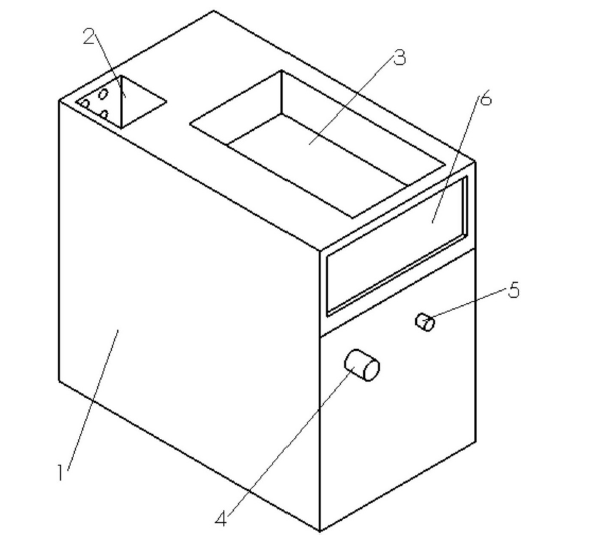

图为本发明实施例所述的协议切换式电表立体图


　　为解决现有问题，本发明所采取的技术方案为：一种协议切换式电表，包括本体，本体内部设有监测模块，无线通信模块，第一协议模块、第二协议模块和控制模块；第一协议模块、第二协议模块均与控制模块和监测模块连接，并且通过输出数据线与无线通信模块连接。电表壳体内部设有用于容纳电表的电路部分的收容腔和用于供空气流通的散热腔，该散热腔与该收容腔之间设置有间隔壁，该散热腔贯通该电表壳体的底端和顶端。


　　所述本体表面设有防水层、控制按钮、运作提示灯和LED显示屏，控制按钮、运作提示灯和LED显示屏都在防水层的保护范围内。无线通信模块是SRWF8009无线数传模块。电表内包括预警模块，表盖上设有预警灯，预警灯与预警模块相连。


　　相对于现有技术，本发明协议切换式电表具有以下优势：本发明通过在电表的壳体内部设置两个协议模块，电力维护人员可以随意进行协议模块的更换操作，简化了协议模块的维护工作，同时也使电表的其他部件能够重复使用。


　　如需进一步了解，请下载该专利完整说明书。
