创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种发现用户单相电表计量接线异常的反窃电方法。该专利由广东电网有限责任公司汕尾供电局申请，并于2018年1月12日获得授权公告。


　　内容说明


　　本发明涉及电力管理技术领域，尤其涉及一种发现用户单相电表计量接线异常的反窃电方法。


　　发明背景


　　在电表接线正确的情况下，一般单相用户的进户线零线电流等于火线电流，在用户出现绕越电能表接线(俗称接公线)用电时，会出现电能表零火线电流差异严重的情况。针对这种情况，现有技术没有一种软件控制技术，对采集的数据进行计算和比对就可以确定用户电表是否计量接线异常，以解决现有反窃电手段的不足。


　　发明内容


　　鉴于现有技术的缺陷，本发明所要解决的技术问题是提供一种发现用户单相电表计量接线异常的反窃电方法，借助现有的低压集抄技术对电表的现场记录信息进行采集，在现有费控电能表的硬件基础上，不用再开发硬件设备，对采集的数据进行计算和比对就可以确定用户电表是否计量接线异常，有效解决现有反窃电手段的不足。

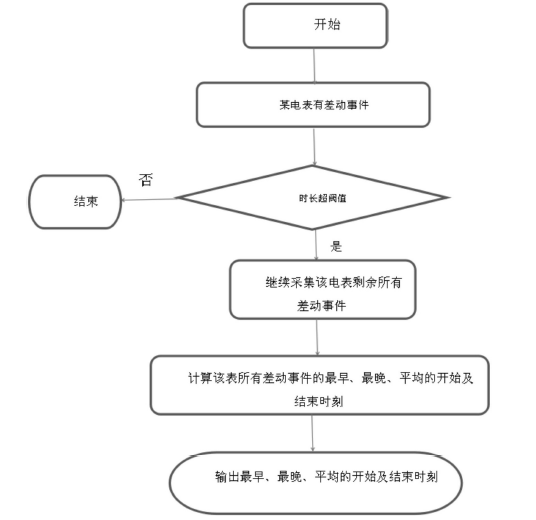

图为本发明的方法流程图。


　　为实现上述目的，本发明提供了一种发现用户单相电表计量接线异常的反窃电方法。包括以下步骤：步骤一、设置单相电表记录零线电流，以火线电流为计算基准，当零线电流与火线电流之间相差超过电流差动异常率限值时，电能表在电流差动异常事件判定时间内记录电流差动异常事件；步骤二、设置电能表可记录电流差动异常总次数，同时记录最近多次电流差动时间信息，当电能表零线电流小于差动电流阈值时，不识别电流差动异常事件；步骤三、主站软件利用低压集抄技术远程抄读电能表的电流差动异常事件，当发现电表有电流差动异常事件时，主站软件继续抄读电表记录的所有电流差动异常事件；步骤四、主站软件分析抄获的所有电流差动异常事件的开始时刻和结束时刻，输出单相电表计量异常的结果。


　　上述的一种发现用户单相电表计量接线异常的反窃电方法，其特征在于，步骤一电流差动异常率计算公式为：电流差动异常率=(零线电流-火线电流) /火线电流*100%。步骤一零线电流与火线电流之间相差超过电流差动异常率限值为：电流差动异常率为10%。步骤二的当电能表零线电流小于差动电流阈值为：标定电流的10%，此时不识别电流差动异常事件。


　　步骤二的电流差动时间信息包括但不限于：电流差动发生时刻、电流差动结束时刻以及发生和结束时刻的火线电流和零线电流信息。步骤四单相电表计量异常的结果包括：不计算日期只计算小时及分钟的情况下取电流差动最早开始时刻、最晚开始时刻、平均开始时刻、最早结束时刻、最晚结束时刻、平均结束时刻。


　　本发明的有益效果是：本发明借助现有的低压集抄技术对电表的现场记录信息进行采集，在现有费控电能表的硬件基础上，不用再开发硬件设备，对采集的数据进行计算和比对就可以确定用户电表是否计量接线异常，有效解决现有反窃电手段的不足。


　　如需进一步了解，请下载该专利完整说明书。
