创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——液压式疲劳扭矩试验机。该专利由襄阳博亚精工装备股份有限公司申请，并于2017年12月29日获得授权公告。


　　内容说明


　　本发明涉及机械制造技术领域，具体是一种用于检测机械零、部件疲劳扭矩的试验设备。


　　发明背景


　　机械零部件疲劳扭矩的试验数据，是机械传动系统中所使用的零、部件的重要技术性能考核指标，疲劳扭矩试验也是一项破坏性试验，静扭矩试验是静态最大的扭矩，疲劳扭矩值是在模拟或强化正常使用工况下，试样抵抗疲劳破坏的能力，很多机械零、部件的失效并不是最大静扭矩破坏,往往是疲劳扭矩破坏，对一个重要的机械传动零、部件来说，疲劳扭矩试验是一项必不可少的试验内容。


　　对试样来说,参考相关的试验标准，对试样加载一个相应的扭矩，然后再反向加载一个相应的扭矩，扭矩的大小参照相关国家或行业标准，正反加载循环为一次，试验的结果是在试样被破坏前的次数，次数的多少就是疲劳强度的值(比如15万次或30万次)，疲劳扭矩试验的数据是检验机械传动零、部件的疲劳寿命，试样的疲劳寿命直接与试样的设计、工艺和制造等相关，疲劳扭矩试验是对试样的设计、工艺和制造进行改进验证的依据。


　　现有的机械式疲劳扭矩试验机，正反加载扭矩时间长，且对试验机本身冲击大，严重影响试验机的精度和可靠性，试验需要的时间较长，试验成本较高。迫切需要快捷高效、可靠性较高的疲劳扭矩的试验机。


　　发明内容


　　为克服现有技术的不足，本发明的目的在于提供一种液压式疲劳扭矩试验机，以实现方便快捷测量机械零、部件的疲劳扭矩值。

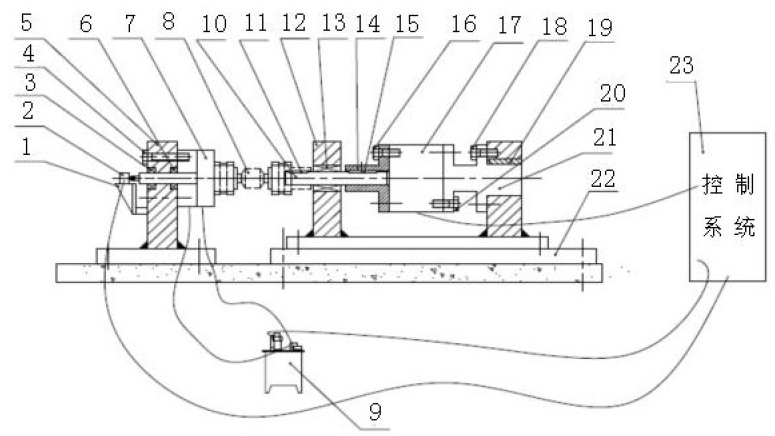

图为本发明的结构简图。


　　为实现上述发明目的，本发明包括加载部分、尾座部分、液压系统和控制系统；加载部分的机座安装在地面上，机座的右侧装有液压加载器，液压加载器通过螺栓一与机座连接,液压加载器的轴与机座之间装有轴承，液压加载器左端的轴上装有编码器，编码器通过编码器支架与机座连接；试样传动轴左端与液压加载器通过螺栓连接，试样传动轴右端的法兰孔与轴通过键三连接；尾座部分的尾座安装在尾架上，尾座内孔中装有轴，轴与尾座间设有动静压轴承，轴的右端通过键一与法兰连接，法兰与扭矩传感器通过螺栓二连接，固定法兰与扭矩传感器通过螺栓三连接，固定法兰与机座通过螺栓四和键二连接；编码器、液压系统、扭矩传感器分别与控制系统连接；液压加载器与液压系统连接；控制系统、液压系统的伺服阀液压加载，液压系统加载的扭矩值由扭矩传感器监测并反馈到控制系统，控制系统闭环控制液压系统加载的液压压力值，来动态满足试验对扭矩值的要求，根据设定的对试样传动轴的正反加载的扭矩值，控制系统自动记录加载的次数；液压加载器摆动时，编码器记录试样传动轴的加载过程的扭转角度，控制系统根据试验过程的扭矩、扭转角和时间，绘制出疲劳扭矩与加载角度的曲线。


　　所述机座、液压加载器、试样传动轴、轴、尾座、扭矩传感器的中心对中。


　　本发明与现有技术相比，可以用液压系统的动力对试样传动轴加载正反扭矩，模拟试样的实际工况或强化的工况，试验试样的疲劳扭矩寿命，液压加载响应时间快，动作迅速，试验频率高，大大缩短了试验的时间和成本。该液压式疲劳扭矩试验机也可用于试样的静扭矩试验。


　　如需进一步了解，请下载该专利完整说明书。
