国标电气图形文字符号大全
文字符号通常由基本文字符号、辅助文字符号和数字组成。用于按提供电气设备、装置和元器件的种类字母代码和功能字母代码。
1.基本文字符号
基本文字符号可分为单字母符号和双字母符号两种。

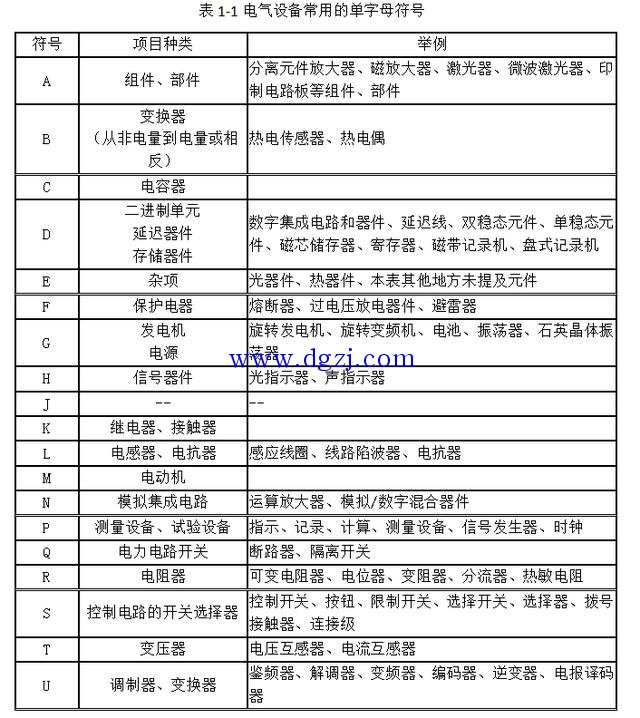

（1）单字母符号 单字母符号是英文字母将各种电气设备、装置和元器件划分为23大类，每一大类用一个专用字母符号表示，如“R”表示电阻类，“Q”表示电力电路的开关器件等，如表1-1所示。其中，“I”、“O”易同阿拉伯数字“1”和“0”混淆，不允许使用，字母“J”也未采用。

（2）双字母符号 双字母符号是由表1-7 中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。双字母符号可以较详细和更具体地表达电气设备、装置和元器件的名称。双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。例如，“G”为同步发电机的英文名，则同步发电机的双字母符号为“GS”。
电气图中常用的双字母符号如表1-2所示。






二.辅助文字符号
辅助文字符号是用来表示电气设备、装置和元器件以及线路的功能、状态和特征的。如“ACC”表示加速，“BRK”表示制动等。辅助文字符号也可以放在表示种类的单字母符号后边组成双字母符号，(http://www.dgzj.com/ 电工之家)例如“SP”表示压力传感器。若辅助文字符号由两个以上字母组成时，为简化文字符号，只允许采用第一位字母进行组合，如“MS” 表示同步电动机。辅助文字符号还可以单独使用，如“OFF”表示断开，“DC” 表示直流等。辅助文字符号一般不能超过三位字母。
电气图中常用的辅助文字符号如表1-3所示。

三.文字符号的组合
文字符号的组合形式一般为：基本符号+辅助符号+数字序号。
例如，第一台电动机，其文字符号为M1；第一个接触器，其文字符号为KM1。
四.特殊用途文字符号
在电气图中，一些特殊用途的接线端子、导线等通常采用一些专用的文字符号。例如，三相交流系统电源分别用“L1、L2、L3”表示，三相交流系统的设备分别用“U、V、W”表示。
