创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——燃气表用防水温度传感装置。该专利由昆山杰顺通精密组件有限公司申请，并于2017年12月29日获得授权公告。


　　内容说明


　　本发明涉及燃气流量计量领域，尤指一种燃气表用防水温度传感装置。


　　发明背景


　　因为燃气的密度会随温度的变化而变化，传统计量燃气的采用单一标准来计量流过的燃气体积，会造成因温度差异而产生的与使用燃气实际不符的问题。


　　由此，一种采用温度补偿的智能燃气表被广泛应用，这种燃气表需要一种温度传感器来实时检测环境温度，并通过环境温度实时调整计量标准以求最精确的燃气使用量，由此，需要在燃气表外的环境或者燃气管道等地方设置至少一个温度传感器，温度传感器还需要连接至燃气表内。现有的燃气表用温度传感器通常采用组装后灌胶的方式来进行防水，工艺复杂，制造成本高，且不易于拆卸。


　　发明内容


　　本发明针对目前存在的问题，提供了一种将线缆与温度传感器注塑成型为一体的燃气表用防水温度传感装置。

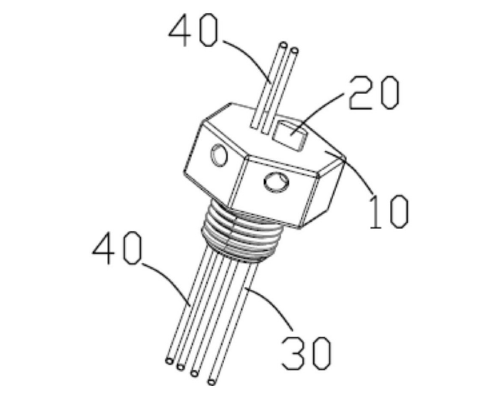

图为燃气表用防水温度传感装置的立体图


　　为解决上述技术问题，本发明提供了一种燃气表用防水温度传感装置，包括温度传感器、与温度传感器电连接的信号线、电源线及将温度传感器、信号线与电源线成型于一体的绝缘体，绝缘体包括头部及自头部延伸形成的外径小于头部的延伸部，延伸部外周设有螺纹。


　　温度传感器包括感应部及自感应部引出的连接脚，连接脚连接信号线。感应部部分露出于头部的上表面以感测温度，信号线远离温度传感器一端自延伸部的底面穿出。电源线的两端分别穿出头部的上表面与延伸部的下表面。信号线与电源线在绝缘体内呈直线形排列。信号线与电源线在绝缘体内两两对称排列或相互缠绕排列。绝缘体的头部与延伸部结合处设有装设防水圈的容置槽，容置槽内装设有防水圈。


　　信号线、电源线均采用铁氟龙衬套。燃气表用防水温度传感器还包括有外周设有螺纹的中空管状体，信号线与电源线穿越中空管状体后进行注塑成型，中空管状体构成延伸部的外周。中空管状体为金属材质。


　　本发明燃气表用防水温度传感装置将电源线、信号线及连接信号线的温度传感器注塑成型于绝缘体内，避免了现有技术需要采用灌胶等复杂工艺。


　　如需进一步了解，请下载该专利完整说明书。
