创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——能够进行多路切换传输的无线压力变送器。该专利由南京航伽电子科技有限公司申请，并于2017年12月26日获得授权公告。


　　内容说明


　　本发明属于压力变送器技术领域，涉及能够进行多路通信方式切换的无线压力变送器。


　　发明背景


　　压力变送器是一种在工业控制环境中较为常见的设备。压力变送器一般用于感测过程容器内的流体压力并向控制系统提供指示压力的电信号。压力变送器适合油田，水利，自来水等行业使用，通常安装在工业生产、原料采集现场。由于城市内工业产业逐渐向外围搬离，这些现场也离城市中心越来越远，相应的通信信号基站较为稀疏，信号网络状况也不及城市内稳定，这就造成了变送器信号采集和传输的不稳定，影响数据的正常采集。


　　发明内容


　　为解决上述问题，本发明公开了能够进行多路切换传输的无线压力变送器，在变送器内设置多种无线传输模块，并利用控制器对其进行选择性通信控制。

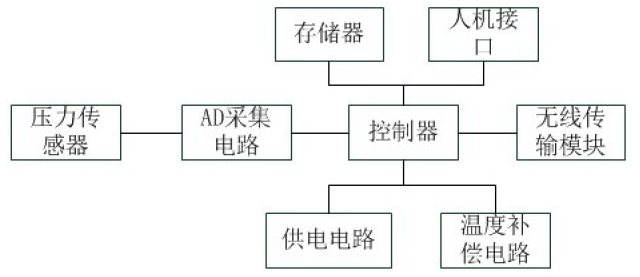

图为本发明的结构框图


　　为了达到上述目的，本发明提供如下技术方案：能够进行多路切换传输的无线压力变送器，包括供电电路、控制器、压力传感器、AD采集电路、温度补偿电路、人机接口、存储器、无线通信模块，压力传感器与AD采集电路连接，控制器分别与AD采集电路、温度补偿电路、人机接口、存储器、无线通信模块连接，供电电路为变送器内各元件供电，压力传感器用于采集压力模拟信号，AD采集电路用于将压力传感器采集到的模拟信号转化为数字信号并传输至控制器中，温度补偿电路对AD采集电路输出的数字信号进行温度补偿，人机接口用于外接人机交互设备，存储器用于存储控制器接收和计算得到的数据，无线通信模块包括短距离无线通信模块和远距离通信模块。


　　短距离通信模块包括以下模块中的至少两种：WIFI模块、蓝牙模块、zigbee模块、射频模块。远距离通信模块包括以下模块中的至少两种：GSM/GPRS/CDMA模块。


　　与现有技术相比，本发明具有如下优点和有益效果：同时具备了短距离无线传输模块和长距离无线传输模块，且每类模块中都具备至少两个种类，处理器能够根据优先级挑选能够接通的传输模块进行数据传输，并可在模块无法接通时切换至其他模块进行传输，从而保证数据传输的稳定性。


　　如需进一步了解，请下载该专利完整说明书。
