创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种单法兰电容式液位变送器。该专利由安徽禾禾自动化科技有限公司申请，并于2017年12月22日获得授权公告。


　　内容说明


　　本发明涉及测量仪表技术领域，具体是一种单法兰电容式液位变送器。


　　发明背景


　　电容式液位变送器是依据电容感应原理，当被测介质测量电极的高度变化时，引起其电容变化。它可将各种物位、液位介质高度的变化转换成标准电流信号，远传至操作控制室供二次仪表或计算机装置进行集中显示、报警或自动化控制。可替代传统的浮球式、投入式、差压式等变送器在各种场合下应用。


　　但是现有的电容式液位变送器的表头多为指针型，参数读取及显示的精确度低，并且电容式液位变送器的结构强度低，受力容易损坏；通过插入的方式或软探极线的方式安装测量极为不便，耐腐蚀、抗振动、抗冲击性能差。


　　发明内容


　　本发明的目的在于提供一种单法兰电容式液位变送器，以解决上述背景技术中提出的问题。

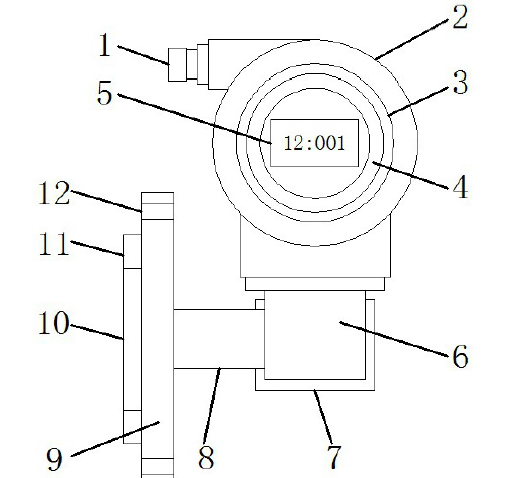

图为本发明的结构示意图


　　为实现上述目的，本发明提供如下技术方案：一种单法兰电容式液位变送器，包括不锈钢壳体、数字显示器、法兰盘和基座板，其特征在于，不锈钢壳体前端连接前盖，前盖中部设有玻璃视窗，玻璃视窗内的不锈钢壳体前端安装有数字显示器；不锈钢壳体上端设有电缆接口，不锈钢壳体底端连接取压接头，取压接头底连接不锈钢筒，不锈钢筒端部连接法兰盘，法兰盘前端中部焊接有固定环，固定环内嵌入有基座板；基座板前端面安装有波纹隔离膜片，波纹隔离膜片内的基座板中部开设有引压孔，引压孔与基座板内部连通，基座板内部安装有玻璃层，玻璃层后侧的基座板内安装有金属膜，金属膜内安装有测量膜。


　　作为本发明进一步的方案：不锈钢壳体前端与前盖连接方式为螺钉连接、螺纹连接、激光冷焊接中的一种。不锈钢筒和取压接头外部通过激光冷焊固定套固定。固定环外侧的法兰盘上开设有若干螺栓孔。测量膜连接传输电缆，传输电缆穿过不锈钢筒、取压接头与不锈钢壳体内的芯片组连接。


　　与现有技术相比，本发明的有益效果是：一种单法兰电容式液位变送器，透过玻璃视窗方便读取数字显示器上测量参数数值，增加连接结构的牢固性；通过螺栓穿过螺栓孔将法兰盘固定在待测量罐体上，装配方便快捷；具有结构紧凑、耐腐蚀、抗振动、抗冲击、测量精确的特点。


　　如需进一步了解，请下载该专利完整说明书。
