创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——无线差压变送器。该专利由南京航伽电子科技有限公司申请，并于2017年12月22日获得授权公告。


　　内容说明


　　本发明属于差压变送器技术领域，涉及无线差压变送器。


　　发明背景


　　差压变送器是测量变送器两端压力之差的变送器，差压变送器的工作原理为：来自双侧导压管的差压作用直接作用于变送器传感器的双侧隔离膜片上，通过膜片内的密封液传导至测量元件上。测量元件将测得的差压值转换为与之对应的电信号并进行传输。差压变送器适合油田，水利，自来水等行业使用，通常安装在工业生产、原料采集现场。由于城市内工业产业逐渐向外围搬离，这些现场也离城市中心越来越远，相应的通信信号基站较为稀疏，信号网络状况也不及城市内稳定，这就造成了变送器信号采集和传输的不稳定，影响数据的正常采集。


　　发明内容


　　为解决上述问题，本发明公开了一种信号增强的无线差压变送器。

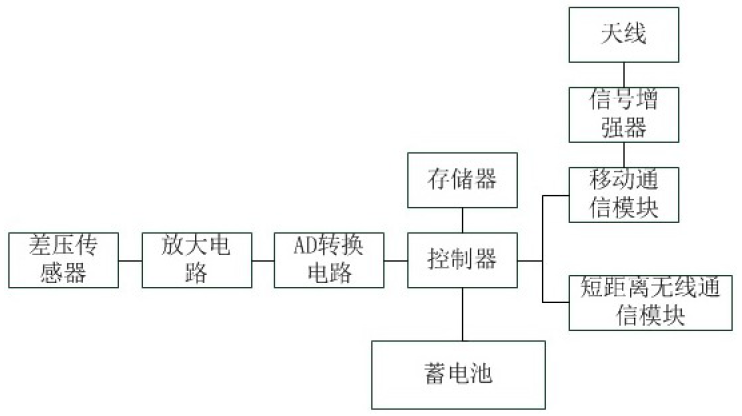

图为本发明提供的无线差压变送器结构框图


　　为了达到上述目的，本发明提供如下技术方案：增强型差压变送器，包括蓄电池、处理器、差压传感器、放大电路、AD转换电路、人机接口、存储器、无线通信模块，差压传感器、放大电路、AD转换电路依次连接，处理器分别与AD转换电路、存储器、人机接口、无线通信模块连接，蓄电池为变送器内各元件供电，差压传感器用于采集电信号，放大电路用于对差压传感器采集到的信号进行放大处理，AD转换电路用于将放大电路输出的信号转化为数字信号并传输至处理器中，无线通信模块包括短距离无线通信模块和移动通信模块，移动通信模块包括依次连接的3G/4G通信单元、信号增强器、天线。


　　进一步的，短距离无线通信模块包括WIFI模块、蓝牙模块、zigbee模块、射频模块中的至少一种。


　　与现有技术相比，本发明具有如下优点和有益效果：本发明提供的增强型无线压力变送器采用远距离和短距离无线通信方式，且在远距离无线通信方式中进行信号增强，保持信号强度，避免传输过程中信号丢失。变送器能够在信号采集后先进行放大处理，使得信号后续处理中依然保持较强的信号强度。


　　如需进一步了解，请下载该专利完整说明书。
