内容说明


　　本发明涉及燃气测量装置领域，特别是基于TDC7200与TDC1000的超声波燃气表测量装置。


　　发明背景


　　传统的燃气表经过长时间的改进，技术较为成熟，但其结构复杂、体积大，超声波燃气表采用全电子式，无机械部分，不受机械磨损、故障影响，产品的可靠性和精度进步很多。体积小、重量轻、重复性好、使用寿命长、智能化。全电子式的结构，可以拓展其他功能，如无线抄表功能等。目前，超声波燃气表在我国才刚刚起步，各方面技术还不成熟，并且成本较高，因此并未大量推广使用。


　　发明内容


　　本发明的目的是针对目前燃气流量测量的需要，提出了基于TDC7200与TDC1000的超声波燃气表测量装置，降低超声波燃气流量测量成本以及提高流量测量精度。

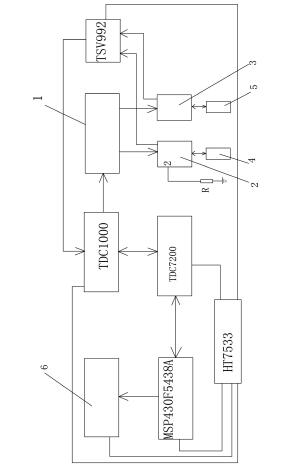

图为本测量装置电路原理图。


　　采用的技术方案是：基于TDC7200与TDC1000的超声波燃气表测量装置，包括时间-数字转换器TDC7200和超声波感测模拟前端TDC1000。时间-数字转换器TDC7200连接超声波感测模拟前端TDC1000，超声波感测模拟前端TDC1000还连接激励脉冲升压电路，激励脉冲升压电路连接第一模拟开关和第二模拟开关，第一模拟开关连接第一超声波换能器，第二模拟开关连接第二超声波换能器。


　　第一模拟开关和第二模拟开关还连接前置放大电路TSV992，前置放大电路TSV992连接超声波感测模拟前端TDC1000。微控制器MSP430F5438A连接时间-数字转换器TDC7200。HT7533电源给微控制器MSP430F5438A、时间-数字转换器TDC7200、超声波感测模拟前端TDC1000和前置放大电路TSV992提供工作电压。采用时间-数字转换器TDC7200与超声波感测模拟前端TDC1000实现超声波飞行时间的测量。利用两个模拟开关ISL43140实现超声波发送信号通道与接收信号通道的切换，避免了电路非对称性误差。通过微控制器MSP430F5438A编程控制TDC7200产生启动测量信号，触发TDC1000开始工作。在发送信号链路中，本装置中的超声波激励信号由T D C 1 0 0 0产生，再经过由ISL97519、TPS2811和2N7002构成的激励脉冲升压电路提高超声波发射信号的功率，经过两个模拟开关后驱动一个超声波换能器发射超声波信号。在接收信号链路中，另一个超声波换能器接收到超声波信号后，经过对应的模拟开关进入由高速运放TSV992构成的前端放大电路部分，超声波接收信号经过前端放大之后再进入由TDC1000构成的放大和滤波部分，在TDC1000内部的阈值比较器产生有效的超声波接收信号，最后由时间-数字转换器TDC7200计算测量超声波飞行时间，通过时差法测量流量，并通过外部中断方式通知微控制器MSP430F5438A处理超声波飞行时间数据，并通过液晶显示流量等信息。MSP430F5438A微控制器与时间-数字转换器TDC7200采用SPI协议通信，其内容主要初始化TDC7200配置寄存器、启动测量和读取时间值。在定时中断程序中实现模拟开关的切换以及TDC7200启动测量的控制，当接收到超声波接收信号时，T D C 7 2 0 0会以外部中断的方式提醒微控制MSP430F5438A及时处理外部数据，在外部中断程序中读取TDC7200寄存器中的测量时间值并保存。


　　MSP430F5438A为TI公司的MSP430超低功耗单片机与超声波流量测量电路构成一个燃气流量测量装置。超声波流量测量电路包括高精度时间-数字转换器TDC7200、集成超声波感测模拟前端TDC1000、激励脉冲升压电路、两个高速模拟开关ISL43140和高速运放TSV992。计时采用时间-数字转换器TDC7200，分辨率为55ps，可测量START脉冲与多个STOP脉冲之间的时间间隔(TOF)，灵活选择最佳的STOP脉冲，提高测量精度。超声波感测模拟前端TDC1000实现超声波激励信号的产生、超声波接收信号的滤波放大及阈值比较、START与STOP事件的产生。


　　在该测量电路中，采用双高速MOSFET驱动器TPS2811和场效应管2N7002提高了超声波激励信号的电压及功率。测量电路中采用高速模拟开关ISL43140实现超声波激励链路与超声波接收链路的切换，从而实现超声波上行与下行的时间测量。测量电路中的前端放大电路TSV992，在显示方面，该装置采用液晶显示相关流量、累计量及其他必要信息。采用高精度时间数字-转换器TDC7200并配合超声波感测模拟前端TDC1000实现超声波飞行时间的测量。TDC7200支持两种12ns到500ns和250ns到8ms两种测量模式，分辨率为55ps，低功耗状态0 .5μA，支持多个STOP脉冲时间测量。启动一次测量过程中，TDC1000先产生与超声波激励信号同步的脉冲信号，然后在接收到有效超声波接收信号时再产生接收脉冲信号，通过TDC7200测量上述脉冲之间的时间得到超声波飞行时间。针对超声波信号易受干扰的问题，系统计算多个超声波接收信号的飞行时间，数据处理时灵活选择合理的超声波接收信号进行分析。


　　采用TDC1000超声波感测模拟前端的内部低噪声放大器、可编程放大器以及可编程阈值比较器实现对超声波接收信号的放大、滤波和阈值比较。利用TDC1000可编程且具有灵活性的特点，在测量过程中，灵活调整增益放大器的增益与比较器的阈值，以此提高超声波接收信号的质量。TDC1000内部可编程放大器最大增益为21dB，通常情况下系统采用较低增益即可得到较好的超声波接收信号。然后在测量过程中根据实时的流量测量结果分析，通过MSP430F5438A编程控制TDC1000调整放大倍数和比较阈值，最后得到准确的STOP信号。


　　为得到较好的超声波接收信号，采用了驱动激励脉冲升压电路，将峰峰值为3 .3V的超声波激励脉冲提高到峰峰值为12V的超声波激励脉冲。超声波激励脉冲从3 .3V到12V需要经过两个过程，3 .3V激励脉冲先经过高速N沟道MOSFET和2N7002构成的相关电路产生6V激励脉冲，再经过高速MOSFET驱动器TPS2811产生两个极性相反的6V激励脉冲，将两个极性相反的脉冲分别送入超声波换能器的两个输入端，在超声波换能器两端产生峰峰值为12V的激励脉冲。采用两个高速模拟开关ISL43140分别控制超声波发送通道与超声波接收通道的切换，系统工作时通过MSP430F5438A编程控制模拟开关ISL43140的开关控制引脚实现。为了减少较高电压的驱动信号对接收链路信号质量产生影响，发射通道与接收通道采用各自独立的模拟开关控制电路。并且针对ISL43140模拟开关通道间的信号串扰问题，在第一模拟开关之后的接收信号链路上加上一个阻值为560欧姆的电阻R，极大的提高了接收信号的质量。


　　采用高速运算放大器TSV992实现对超声波接收信号的前端放大。针对超声波换能器具有一定阻抗的问题，必须合理设计前置放大器才能有效的放大微弱的超声波接收信号。前置放大器的放大倍数约为30倍。


　　其优点在于：基于TDC7200与TDC1000的超声波燃气表测量装置，降低超声波燃气流量测量成本以及提高流量测量精度。


　　如需进一步了解，请下载该专利完整说明书。
