创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种电能表的数据存储管理方法。该专利由积成电子股份有限公司申请，并于2017年12月12日获得授权公告。


　　内容说明


　　本发明属于数据存储管理技术领域，具体涉及一种电能表的数据存储管理方法。


　　发明背景


　　随着国家电网公司智能电能表系列标准的正式实施，电能表存储的数据成倍地增长，各类数据达到上千小项。每种数据的重要性不一样，需要存储的位置以及备份数量也不一样。如果采用现有的文件系统存储数据，则要消耗太多设备资源，不适合智能电能表的应用。如果按照电能表物理存储器的固定位置逐个写死，操作繁琐且容易出错，也不易实现智能电能表数据的统一管理。


　　发明内容


　　为解决上述技术问题，本发明提供了一种电能表的数据存储管理方法，以电能表内所有的物理存储器为基础，通过创建逻辑存储区、逻辑存储分区、数据等级表、存储配置表、数据项属性表，实现了对智能电能表物理存储器和存储数据的灵活、统一管理。

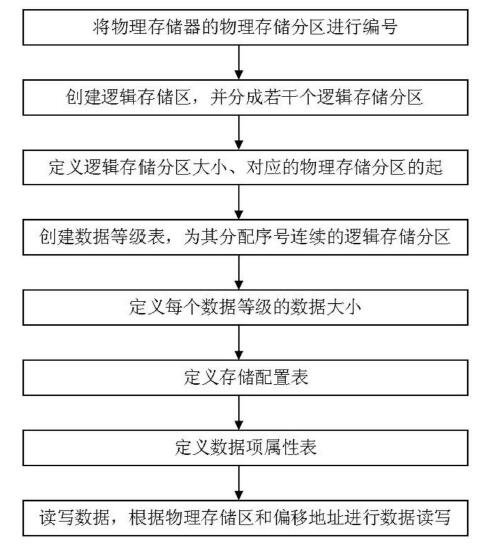

图为本发明的整体流程图。


　　本发明所采用的技术方案如下：一种电能表的数据存储管理方法，包括以下步骤：1、为电能表的所有物理存储器的物理存储分区编号，用于实现物理存储分区的查找和存储配置表的定义；2、创建一个逻辑存储区，将其分成若干个逻辑存储分区并为每个逻辑存储分区编号；3、定义每个逻辑存储分区的大小和其对应的物理存储分区的起始地址；4、创建数据等级表，为每个数据等级分配一定数量的连续编号的逻辑存储分区；电能表中存在很多不同等级的数据，有重要数据，有普通数据，故创建数据等级表将数据进行等级划分；5、定义每个数据等级的数据大小，用于明确每个数据等级的数据项的存储边界；6、定义存储配置表，明确每个数据等级所对应的逻辑存储分区编号和物理存储分区编号，通过存储配置表可以灵活地对数据的存储分区进行修改；7、定义数据项属性表，明确每个数据项所对应的数据等级和数据大小；8、根据数据项属性表、存储配置表和逻辑存储分区获取数据项对应的物理存储分区，根据物理存储分区的起始地址和数据项的偏移地址进行数据读写。


　　步骤4中为每个数据等级所分配的连续编号的逻辑存储分区，第一个逻辑存储分区所对应的物理存储分区用于存储数据，其他逻辑存储分区所对应的物理存储分区用于备份数据，连续编号的逻辑存储分区所对应的物理存储分区的位置不一定连续。步骤8中所述的数据项的偏移地址的计算方法是：偏移地址=逻辑存储分区所对应物理存储分区的起始地址+数据项在数据等级对应的逻辑存储分区中的位移地址。所述的数据项在数据等级对应的逻辑存储分区中的位移地址=该数据项所在数据等级中其前面的所有数据项的数据大小之和。例如，定义3个数据等级为A的数据项D1、D2、D3，其数据大小分别为2、5、3，则D2的位移地址=2+5=7。


　　所述步骤8中进行数据读写的具体步骤如下：8 .1、查找数据项属性表，获取数据项所对应的数据等级和数据大小；8 .2、计算数据项的偏移地址；8 .3、判断偏移地址是否合法，如是则转下一步，如否则终止数据读写；8 .4、查找存储配置表，获取数据项的数据等级所对应的逻辑存储分区和物理存储分区；8 .5、将欲读写的数据与数据等级表定义的数据大小对比判断是否越界，如否则转下一步，如是则终止数据读写；8 .6、获取逻辑存储分区对应的物理存储分区的起始地址；8 .7、根据物理存储分区的起始地址和数据项的偏移地址读写数据。所述步骤8 .3中判断偏移地址是否合法的规则是：偏移地址如果是非法值0xFFFFFFFF，则偏移地址非法，否则偏移地址合法。


　　本发明的有益效果：1)通过设置存储配置表灵活配置整个数据存储系统，可实现逻辑存储分区、数据等级的增加或删除，可方便、准确地修改、增加智能电能表所存储的数据。2)通过对各类数据等级配置连续编号的逻辑存储分区，可以保证其中一个逻辑存储分区的数据发生错误后，还可以从其他逻辑存储分区中获取备份的正确数据。3)该系统大大降低了数据发生操作错误的可能性，同时显著提高了数据读写效率和稳定性，有效改善了智能电能表的数据管理能力。


　　如需进一步了解，请下载该专利完整说明书。
