三相交流电三角形接法图解

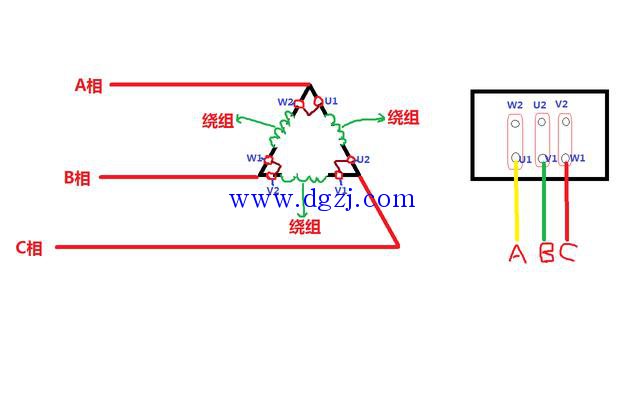

三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线，看下图：

先不说别的，单单看上图黑线是不是很像一个三角形啊，所以叫三角形接法不是随便说的。对看过我昨天写的三相交流电的人来说这个图应该很容易理解。从图中也可以看出三相交流电机是有三个绕组的（绿色的部份表示绕组），每个绕组首尾各一条线，分别和另外一个绕组依次首尾相连，绕组的W2和另外一个绕组U1相连接组成A相，V2和W1相连接组成B相，U2和V1组成C相。从图中看就是把三个绕组串联起来，然后在每个相连的点引出作为三相电的三个相线也就是A相B相C相。而且也没有零线引出。这样接有什么好处呢？
在前面我们说过相电压是火线和零线之间的电压，线电压是火线和火线之间的电压，采用这种接法少了条零线，没有了零线是不是也代表着没有相电压了。这种说法是不正确的，你可以说没有零线，但并不是没有相电压，只能说相电压等线电压。因为在电机内部也就是绕组，每相线圈的电压，就是相电压，所以说就算没有零线相电压还是存在的，也可以看见相电压和有没有零线没有关系。
所以采用三角形接法电机外的三相线电压等于绕组的电压也就是380V，线电流等于相电流的约1，73倍，电机内部电压达到最大值，电流甚至还高出1.73倍，功率是不是也能达到最大值，所以大功率的电机都是用三角形接法的。还有一个好处因为没有零线，所以供电局拉电网的时候是不是只要拉三条线就可以了，也是就平常所说的三相三线制指的就是这个，少拉了一条线都不知道省了多少成本。你在外面看到的线路只有三条线那就是用三相三线制系统，也就是电厂发电机采用的是三角形接法。
如果觉得接线难接也不要紧，其实现实中的电机都是把每相的端子已经接好的，你只要把电线的ABC相分别接电机上ABC相上就可以了，就像下图。

但你要是要维修的话就要牢记。就算你记不住你也要记住三角形接法中线电压和相电压的关系，还有电流，记得三角形接法是用在大功率上的。
如果不小心接错了，把三相的顺序搞乱了会怎么样呢，要是不按顺序接的话电机会反转，如果电机是用来抽水的那就抽不上水。如果反转了怎么办呢，比如你接成了ACB，电机反转了，只要把三条火线任意二条调换过来，你可以把A和C或A和B或B或C的接线调换过来，这样电机就正转了。只要是用三相电的，而且不管在什么时候，你接完线你都要开机一下是否正转，要是反转就调火线，因为就算你按顺序接对了，厂家和供电局那边的人未必接对，我们这边外边线路每次停电维修一次，我们就暗骂一次供电局，每次通电后我们厂的电机全反转，每次都害我们加班调相。有些电机反转很容易损坏的，所以不管什么情况下，就算是新机，接完线也要试一下机。
