电灯开关怎么接?家用电灯开关接线图
1、电源火线要接进一个开关的L，再把所有L串连起来。零线要全部接在一起。单开的六根线全部接在L1上。双联的L1，L2端都要接。通上电源后，开关不管是在开或关的位置，L1，L2端总是有一端有电，如果没电，开关坏了。还有L1，L2不可以串连，不然灯永远不会亮。
2、有三根线的火线零线和接地线插座一般都需要接地线

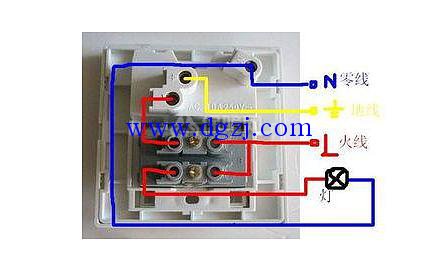

电灯开关接线图
电灯开关怎么接
1、“2孔一个螺丝锁紧的”为一个接线柱，一个接线柱接进火(开关断开时用电笔试有电的那一根)，一个接线柱接出火(直接接灯头的那根线)。
2、开关盒里有3根线，一定要分清楚才能接。一般家庭的开关盒里，由于要接插座，所以，里边有火线(一般为红色，电笔测试时氖管发光)、零线(一般为蓝色或黑色)、地线(规定为黄绿双色线)。
3、开关的一端接进火，一端接出火(注意，2根都是火线哦)，出火的那根线千万不能接成零线或者地线，否则开关一开就短路。判断出火的那根线，要用万用表加一段导线(不要怕麻烦，一定要确认，否则后果很严重)，用万用表的电阻档确认开关里的出火的那根线，和灯头的一根线是通的，才能接线。测试时一定要断电哈。
