创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种防冻压力表。该专利由无锡市凯丰压力表有限公司申请，并于2017年12月15日获得授权公告。


　　内容说明


　　本发明涉及压力表技术领域，具体为一种防冻压力表。


　　发明背景


　　压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表，应用极为普遍，它几乎遍及所有的工业流程和科研领域，在热力管网、油气传输、供水供气系统、车辆维修保养等领域随处可见，尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用，但现有的压力表在寒冷的冬季工作时，压力表内部弹簧管内的水会频繁出现熔化→结冰的周而复始的现象，压力表内部弹簧管形状会被冰进一步膨胀而变形，严重时导致压力表弹簧管破损，引发事故，给平常的使用带来了极大的麻烦。


　　发明内容


　　本发明的目的在于提供一种防冻压力表，具备防冻的优点，解决了现有的压力表在寒冷的冬季工作时，压力表内部弹簧管内的水会频繁出现熔化→结冰的周而复始的现象，压力表内部弹簧管形状会被冰进一步膨胀而变形，严重时导致压力表弹簧管破损，引发事故，给平常的使用带来了极大麻烦的问题。

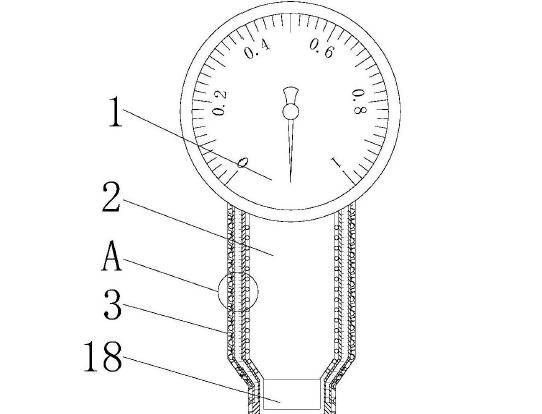

图为本发明结构示意图。


　　本发明提供如下技术方案：一种防冻压力表，包括表头，表头的底部固定连接有引压管，引压管的表面套设有保护套，保护套包括有壳体，壳体的内腔设置有防冻液，壳体的一侧设置有加热丝，壳体远离加热丝的一侧设置有保温层；表头的背面固定连接有保护箱，保护箱内腔底部的左侧固定连接有单片机，表头背面且位于保护箱内腔的一侧固定连接有温度传感器，保护箱内腔底部的右侧固定连接有电源，保护箱内腔底部的左侧固定连接有电源检测模块，保护箱右侧的顶部通过铰链铰接有箱盖，箱盖与保护箱右侧的底部活动连接；单片机的输出端与温度传感器的输入端单向电性连接，温度传感器的输出端与加热丝的输入端单向电性连接，单片机的输入端与电源的输出端单向电性连接，电源的输入端与电源检测模块的输出端单向电性连接。


　　所述箱盖的底部开设有深槽，深槽内腔的顶部固定连接有弹簧，弹簧的底部固定连接有卡块，保护箱右侧的底部开设有与卡块配合使用的卡槽。卡块右侧的顶部固定连接有短杆，箱盖右侧的底部开设有与短杆配合使用的长孔，短杆延伸至长孔的外部并固定连接有固定块，固定块的表面设置有防滑纹。


　　所述保护箱顶部的左侧固定连接有指示灯，指示灯的输入端与电源检测模块的输出端单向电性连接。引压管的底部固定连接连接有接头，接头的内腔设置有内螺纹。


　　与现有技术相比，本发明的有益效果如下：1、本发明通过保护套、壳体、防冻液、加热丝、保温层、单片机、温度传感器、电源、电源检测模块和指示灯的配合使用，能够在寒冷的冬季对压力表进行防冻保护，不会使压力表弹簧管破损，给平常的使用带来了极大的便利。2、本发明通过设置卡块和卡槽，能够将箱盖与保护箱活动连接，更方便的更换电源，通过设置短杆和长孔，能够更方便的将卡块从卡槽的内腔提出，更方便电源的更换，通过设置固定块，能够增大手指与短杆之间的接触面积，更好的将卡块移出卡槽，通过设置指示灯，能够及时的对电源的电量进行反馈，更好的保证了防冻的效果，通过设置接头，能够更方便的将压力表安装在机械上，更好的保证了安装的简便性。


　　如需进一步了解，请下载该专利完整说明书。
