创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——智能电表远程监控装置。该专利由上海斐讯数据通信技术有限公司申请，并于2017年12月15日获得授权公告。


　　内容说明


　　本发明涉及通信技术领域，尤其涉及一种智能电表远程监控装置。


　　发明背景


　　智能电表是智能电网的智能终端，除了具备传统电能表基本用电量的计量功能以外，为了适应智能电网和新能源的使用它还具有双向多种费率计量功能、用户端控制功能、多种数据传输模式的双向数据通信功能、防窃电功能等智能化的功能，智能电表代表着未来节能型智能电网最终用户智能化终端的发展方向。


　　目前，智能电能表多采用“一户一表一卡”的模式进行管理，在使用的过程中，用户持有IC卡，通过对IC卡进行充值的方式实现缴费，在欠费断电的情况下通过刷卡的方式实现重新供电等功能。若出现用户IC卡丢失的情况，需要到供电部门进行补办，不但可能会影响用户的正常用电，同时浪费大量的人力物力；另外，在IC卡中电费即将用尽的时候，电力公司会直接拉闸断电，不够人性化。


　　发明内容


　　本发明的目的是提供一种智能电表远程监控装置，有效解决对用电场所的用电情况进行实时监控，便于对其进行管理。

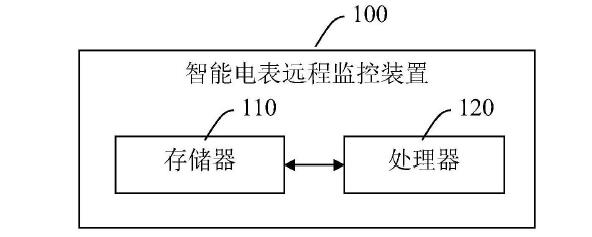

图为本发明结构示意图。


　　一种智能电表远程监控装置，应用于监控终端，所述监控终端分别与云控制器、用户终端以及至少一个智能电表通信连接，所述远程监控装置中包括：处理器，用于实现各指令；及存储器，用于存储多条指令，所述指令适用于处理器加载并执行；所述多条指令中包括：实时获取各智能电表的用电量，并将其上传至云控制器；根据云控制器反馈的智能电表关联用户的用电习惯判断是否出现用电异常；若是，将用电异常信息反馈至相应的用户终端，通知用户。在本技术方案中，云控制器根据远程监控装置上传的用电量对对应用户的用电情况进行处理分析形成该用户的用电习惯，以此根据该用电习惯对是否出现用电异常进行判断，简单方便的实现对用户的用电情况进行实时监控，且在发生异常时，及时通知用户，保证用电安全。


　　所述用户的用电习惯包括：各预设时段的用电量统计及每个月的用电量统计。进一步优选地，在指令根据云控制器反馈的智能电表关联用户的用电习惯判断是否出现用电异常中，包括：判断用电习惯中是否包括当前时段的用电量统计；若是，计算当前时段的用电量统计与用电习惯中该时段的用电量统计之差；判断当前时段的用电量统计与用电习惯中该时段的用电量统计之差是否大于第一预设阈值；若是，判定出现用电异常。


　　在本技术方案中，根据某个时间段的用电统计判断是否出现用电异常，若出现用电异常，提醒用户，便于用户根据历史用电情况调整用电，达到节约用电的目的；此外，用户实时掌握用电情况，能够有效防止窃电。进一步优选地，在指令根据云控制器反馈的智能电表关联用户的用电习惯判断是否出现用电异常中，包括：统计当月的用电量；计算当月的用电量与用电习惯中该月的用电量之差；判断当月的用电量与用电习惯中该月的用电量之差是否大于第二预设阈值；若是，判定出现用电异常。


　　在本技术方案中，根据每个月的用电统计判断是否出现用电异常，若出现用电异常，提醒用户，便于用户根据历史用电情况调整用电，达到节约用电的目的。进一步优选地，在指令将用电异常信息反馈至相应的用户终端，通知用户之后，包括：判断是否接收到用户终端发送的断电指令；若是，发送断电指令至相应的智能电表，执行断电操作。在本技术方案中，用户接收到用电异常信息且确认用电确实异常之后，可以通过用户终端发送断电指令智能电表，切断电源，便于查找原因。


　　进一步优选地，在指令实时获取各智能电表的用电量，并将其上传至云控制器之后，还包括：根据获取的用电量判断当前是否处于大功率耗电状态；若是，将大功率用电信息反馈至用户终端，通知用户。在本技术方案中，接收到智能电表发送的用电量之后，判断是否正处于大功率耗电状态，若是，则提醒用户，便于用户及时了解用电情况，并作出调整，便于节能。


　　进一步优选地，在指令将大功率用电信息反馈至用户终端，通知用户之后，包括：判断是否接收到用户终端发送的断电指令；若是，发送断电指令至相应的智能电表，执行断电操作。在本技术方案中，用户接收到大功率用电信息且确认用电出现异常之后，可以通过用户终端发送断电指令智能电表，切断电源，便于查找原因。进一步优选地，所述远程监控装置与电力部门通信连接，所述多条指令中还包括：定期从电力部门获取用户的账户信息； 判断用户是否为预付费用户；若是，判断已缴费用是否用完；若是，将缴费提醒信息反馈至相应的用户终端，通知用户。在本技术方案中，对用户的缴费状态进行监控，若判断预付费用使用完毕，则发送信息提供用户进行缴费，以免出现断电，影响用户的正常使用。


　　进一步优选地，在指令判断已缴费用是否用完中，若判断已缴费用没有用完，则判断剩余费用是否能够用于支付当月费用；若不能，将缴费提醒信息反馈至相应的用户终端，通知用户。在本技术方案中，对用户的缴费状态进行监控，若判断预付费用不足以支付当月费用，则发送信息提供用户进行缴费，以免出现断电，影响用户的正常使用。进一步优选地，在指令判断用户是否为预付费用户中，若判断用户不是预付费用户，则判断是否到达缴费日期；若是，将缴费提醒信息反馈至相应的用户终端，通知用户。


　　在本技术方案中，对用户的缴费状态进行监控，若判断到达缴费日期，发送信息提供用户进行缴费，以免出现断电，影响用户的正常使用。


　　如需进一步了解，请下载该专利完整说明书。
