创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种电表检测装置。该专利由国网上海市电力公司申请，并于2017年12月12日获得授权公告。


　　内容说明


　　本发明属于检测技术领域，涉及一种电表检测装置。


　　发明背景


　　电表是电能表的简称，是用来测量电能的仪表，又称电度表，火表，电能表，千瓦小时表。电表在生产时，需要对电表的各种性能进行检测，如需要对电表进行通电测试，但是人工进行测试效率低，电表在生产流水线上需要不断的进行传送，以便于在各工位之间进行传送，进行一定的操作后通常还要不断的进行通电测试，电表上设置有接线柱，检测时，将各种检测仪器的探针与接线柱连接就可实现对检测电表的一些参数的检测，从而判断是否合格。


　　发明内容


　　本发明的目的是针对现有的技术存在问题，提出了一种电表检测装置，本电表检测装置可以在传送过程中边传送边进行通电测试，并且能够根据电表的不同状况，将电表传送到不同的流水线上。

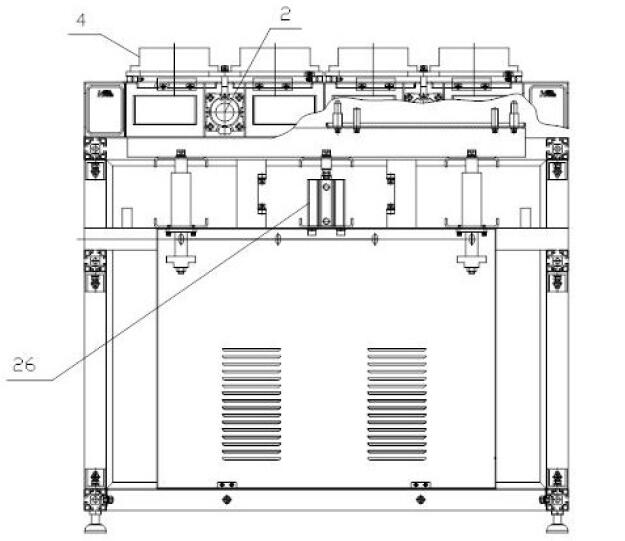

图为本发明原理结构示意图。


　　本发明的目的可通过下列技术方案来实现： 一种电表检测装置，包括传送带，沿传送带设置有用于与电表的接线柱接触电连接的检测仪器的探针，探针将测试电流传导给电表或将电表的数据信号传递给测试装置。探针以组为单位，每组探针的个数与接线柱的个数相等，探针的间距与接线柱的间距相等，探针设置在固定块上，伸缩机构控制固定块相对于电表伸缩，以便于使探针与接线柱的接触或分离。每一组探针可以用于对电表不同性能的检测。


　　在电表检测装置中，传送带上设置有两条并列的同步传送带，电表放在电表放置盒内，电表放置盒支撑在两条同步传送带上，两条同步传送带之间设置有向上顶升电表放置盒的伸缩机构，用于在垂直于探针的方向上移动电表，以便于电表的接线柱与探针的接触或分离。在电表检测装置中，探针可转动的设置在固定块上，探针与固定块之间设置有复位弹簧，以便于使得接线柱离开探针后探针恢复到原来的位置。常态下，探针相对传送带倾斜设置，探针朝向与传送带传送方向相反，所有探针的长度相等，当电表移动到其中的一组探针处，同步传送带移动电表使得电表的接线柱进入探针之间的缝隙，随着传送带的移动，接线柱使得探针转动，从而保证在传送带不停的情况下，使得接线柱与探针有一定时间的接触，以便于检测。在电表检测装置中，探针中间的一段为双程形状记忆合金弹簧，使得探针在通过的电流过大时缩短切断与接线柱的电接触，从而防止电流对电表元器件的损坏。


　　在的电表检测装置中，传送带包括两个交叉的传送带，其中一个传送带上设置有电表移栽机构，移栽机构包括支撑板，支撑板放置在传送带上，支撑板上设置有升降板，升降板与支撑板之间设置有控制升降板相对支撑板升降的伸缩控制机构，支撑板下面设置有电机驱动的水平转轴，水平转轴两端设置有皮带轮，每个皮带轮上均绕有皮带，皮带同时绕过升降板，对应皮带在升降板上设置有导向轮，支撑板上设置有升降板，在传送带上对应与其交叉的传送带的位置设置有挡块，挡块挡住升降板。工作时将电表放在升降板上，并使皮带位于电表下方，传送带移动移栽机构，当移动到两个传送带较差的位置时，如果需要将电表移动到与原传送带交叉的传送带上是，只要控制升降板升起，然后电机控制皮带转动，从而将电表传送到与其交叉的传送带，如果不需要将其移动到另一个传送带上，而是要其继续沿原传送带移动，只要控制升降板下降使得电表低于挡块，然后继续向前移动，过了挡块后再使得升降块升起即可。


　　在的电表检测装置中，固定板与升降板之间支撑有第一复位弹簧，在支撑板与电机之间支撑有第二支撑弹簧，两个弹簧均设置有导向滑杆。在的电表检测装置中，传送带上设置有电表放置盒，电表放置盒的盒底上设置有两对夹爪，夹爪可滑动的设置在盒底的滑槽上，夹爪与滑槽之间设置有复位弹簧，复位弹簧使得两对夹爪夹住电表，夹爪下端具有伸出盒底的下端头，盒底下面设置有两个相对设置的气缸，两个气缸活塞上设置有推板，两个推板同时推动夹爪下端头，使得两对夹爪间距变大，推板由升降机构控制升降，将推板送到夹爪下端头处实现对夹爪下端头的推动。


　　与现有技术相比，本电表检测装置具有以下优点：1、本发明利用设置在电表传送带两侧的电表接线柱探针可在电表传送时方便的实现对电表的检测，检测快速方便。2、本发明利用可转动的探针能在电表运动过程中实现对电表的长时间接触，不影响电表的传送，提高检测效率。3、本发明结构简单，操作方便，成本低，可大大提高工作效率。


　　如需进一步了解，请下载该专利完整说明书。
