创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种燃气调压箱柜压力测试仪。该专利由黄石先达电气有限公司申请，并于2017年12月8日获得授权公告。


　　内容说明


　　本发明涉及燃气领域，尤其是一种燃气调压箱柜压力测试仪。


　　发明背景


　　近年来，随着天然气的开发利用和城市燃气公用事业的逐步放开，港资、民资、国际跨国公司资本竞相涌入，加上改制后得以壮大的原国有燃气公司等各路资本的云集，使得现有城市燃气市场资源的争夺日趋激烈。


　　建设资源节约型与环境友好型社会的提出，国家对城市燃气领域的开放，以及管道建设的延伸，为中国城市燃气的发展提供了难得的机遇。随着城市燃气发展机遇期的到来，天然气、液化天然气(LNG)、液化石油气(LPG)三种气源在中国城市燃气中的关系将是能源互补、相辅相成的关系。


　　然而，燃气在使用中调压箱柜数量多，每个调压箱柜每月都要测压，在测压时使用玻璃U型压力计获得压差来测压。


　　玻璃U型压力计测压存在两个问题：U型压力计玻璃管容易损坏；工程交工前需要调压、稳压时，管道内没压力，需要调压时要备氮气给管道增压，浪费人力财力。


　　发明内容


　　本发明为解决玻璃U型压力计易碎其成本高的问题，提出一种燃气调压箱柜压力测试仪。

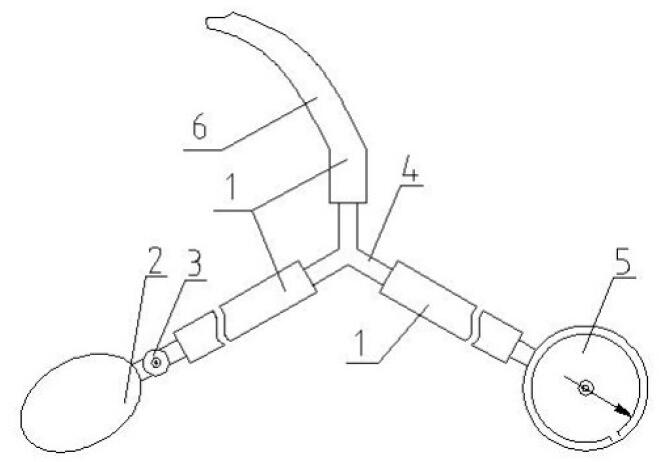

图为燃气调压箱柜压力测试仪示意图。


　　所述的一种燃气调压箱柜压力测试仪，由橡皮球、密闭软管、金属三通及指针压力表组成，其特征是：橡皮球通过密闭软管连接气阀后连接到金属三通的一个端口上；指针压力表连接密闭软管后连接金属三通另一个端口；金属三通的第三个端口连接密闭软管后与待测管道相连。


　　其中，所述的一种燃气调压箱柜压力测试仪，由橡皮球、密闭软管、金属三通及指针压力表组成，其特征是：密闭软管材质可以为橡胶软管。其中，所述的一种燃气调压箱柜压力测试仪，由橡皮球、密闭软管、金属三通及指针压力表组成，其特征是：橡皮球与密闭软管连接的中间位置存在气阀。其中，所述的一种燃气调压箱柜压力测试仪，由橡皮球、密闭软管、金属三通及指针压力表组成，其特征是：金属三通可为铜材质三通管。


　　本发明的有益效果是不但可以满足燃气调压箱柜压力测试的要求，而且结构简单、成本低廉、容易携带、不易损坏。


　　本发明的具体实施方式为，根据如图所示的燃气调压箱柜压力测试仪示意图，橡皮球(2)通过密闭软管(1)连接气阀(3)后连接到金属三通(4)的一个端口上；指针压力表(5)连接密闭软管(1)后连接金属三通(4)另一个端口；金属三通(4)的第三个端口连接密闭软管(1)后与待测管道(6)相连。因为待测管道(6)多数是低压,测量时，连接各路打开气阀(3)阀门，反复挤压橡皮球(2)给待测管道(6)充气，边充气边观察指针气压表(5)的读数，当读数稳定时关闭气阀(3)读取正确的气压数值。


　　如需进一步了解，请下载该专利完整说明书。
