创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种智能电能表运行误差运行诊断分析方。该专利由中国电力科学研究院申请，并于2017年12月12日获得授权公告。


　　内容说明


　　本发明涉及电能表大数据分析技术领域，并且更具体地，涉及一种智能电能表运行误差运行诊断分析方法及系统。


　　发明背景


　　随着用电信息采集系统的全面建设，传统的人工抄表方式已经被自动采集所取代，在大大减少人工现场抄表工作量的同时，也同样大大削减了用电客户尤其是低压台区居民用电客户计量装置运行工况现场巡查的工作。智能表运行可靠性关系到千家万户的实际利益，也直接影响到国网公司的运营收益。改变原有的地毯式人工现场巡查方式，探寻一种高效精准的智能表运行误差诊断模型势在必行。


　　从校表室校出的电能表都是在规程规定的正常条件下测得的误差，实际中电能表不可能都在规程规定的额定条件下运行。运行过程中电压、负载、波形等是变化的，这些变化能使电能表产生附加误差，影响电能表的计量，供电部门需对电能表进行误差校验，传统的做法工作量大且存在一定的盲目性。


　　因此，需要一个智能表运行误差远程诊断分析平台，以解决目前人工排查工作量大、缺乏针对性的瓶颈，不能及时发现运行异常的疑似计量点等问题。


　　发明内容


　　本发明提供了一种智能电能表运行误差运行诊断分析方法及系统，以解决目前人工排查工作量大、缺乏针对性的瓶颈，不能及时发现运行异常的疑似计量点的问题。

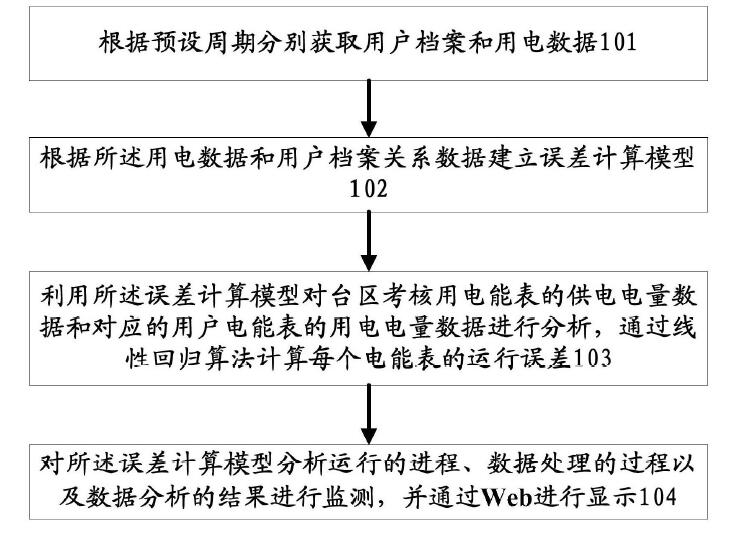

图为根据本发明实施方式的智能电能表运行误差运行诊断分析方法100的流程图。



　　为了解决上述问题，根据本发明的一个方面，提供了一种智能电能表运行误差运行诊断分析方法，方法包括：根据预设周期分别获取用户档案和用电数据，其中电量数据包括：至少一个周期的台区考核用电能表的供电电量数据和对应的用户电能表的用电电量数据；根据电量数据和用户档案关系数据建立误差计算模型，误差计算模型为：




　　其中， 为台区M个连续数据点的台区平均线损；εj为电能表j的M个测量点的误差平均值；εy为台区M个测量点的平均线路损耗率；φj(n)为第j个用户表M个连续用电量的平均值；为台区M个连续测量点的总电能表电量的平均值；ε0为台区M个测量点的固定损耗；p为台区的电能表的个数；利用误差计算模型对台区考核用电能表的供电电量数据和对应的用户电能表的用电电量数据进行分析，通过线性回归算法计算每个电能表的运行误差；对误差计算模型分析运行的进程、数据处理的过程以及数据分析的结果进行监测，并通过Web进行显示。


　　其中从指定的FTP服务器获取压缩后的用户档案和用电数据，并将用户档案和用电数据经过格式转换后进行存储。其中在利用误差计算模型对台区考核用电能表的供电电量数据和对应的用户电能表的用电电量数据进行分析之前，根据台区各个计量器件的特性和台区电能表上线、下线及轮换对经过格式转换后的用户档案和用电数据进行处理，过滤掉错误、缺失的数据点。其中利用误差计算模型对台区考核用电能表的供电电量数据和对应的用户电能表的用电电量数据进行分析，通过线性回归算法计算每个电能表的运行误差，包括：将误差计算模型两边同时除以得到电能表运行误差远程诊断分析公式，利用误差计算模型对台区考核用电能表的供电电量数据和对应的用户电能表的用电电量数据根据最小二乘法计算电能表的统计加权误差平均值。


　　根据本发明的另一个方面，提供了一种智能电能表运行误差运行诊断分析系统，系统包括：数据获取单元、误差计算模型建立单元、误差分析单元和显示单元，数据获取单元，用于根据预设周期分别获取用户档案和用电数据，其中电量数据包括：至少一个周期的台区考核用电能表的供电电量数据和对应的用户电能表的用电电量数据； 误差计算模型建立单元，用于根据电量数据和用户档案关系数据建立误差计算模型，误差计算模型为：




　　其中， 为台区M个连续数据点的台区平均线损；εj为电能表j的M个测量点的误差平均值；εy为台区M个测量点的平均线路损耗率；φj(n)为第j个用户表M个连续用电量的平均值； 为台区M个连续测量点的总电能表电量的平均值；ε0为台区M个测量点的固定损耗；p为台区的电能表的个数；误差分析单元，用于利用误差计算模型对台区考核用电能表的供电电量数据和对应的用户电能表的用电电量数据进行分析，通过线性回归算法计算每个电能表的运行误差；显示单元，用于对误差计算模型分析运行的进程、数据处理的过程以及数据分析的结果进行监测，并通过Web进行显示。


　　其中从指定的FTP服务器获取压缩后的用户档案和用电数据，并将用户档案和用电数据经过格式转换后进行存储。其中在利用误差计算模型对台区考核用电能表的供电电量数据和对应的用户电能表的用电电量数据进行分析之前，根据台区各个计量器件的特性和台区电能表上线、下线及轮换对经过格式转换后的用户档案和用电数据进行处理，过滤掉错误、缺失的数据点。其中利用误差计算模型对台区考核用电能表的供电电量数据和对应的用户电能表的用电电量数据进行分析，通过线性回归算法计算每个电能表的运行误差，包括：将误差计算模型两边同时除以得到电能表运行误差远程诊断分析公式，利用误差计算模型对台区考核用电能表的供电电量数据和对应的用户电能表的用电电量数据根据最小二乘法计算电能表的统计加权误差平均值。


　　本发明提供的智能电能表运行误差运行诊断分析方法及系统，通过大数据技术，基于用电信息采集系统中的台区用户用电量、台区考核用电能表电量、台区户变关系、线损、用户档案等数据，分析同一台区下总表电量及各分表电量的统计规律，以台区为单位研究智能表运行误差计算模型，计算台区线损及台区下各智能表运行误差，得出台区下所有智能表运行健康状况，实现智能表运行误差远程诊断评估，极大地提高了智能电表的维护效率，并降低了运营费用。
