三开双控开关接线方法如下。 开关接线端子标有L1,L2.L3 的孔是公共端,接火线,接线端子标有L11.L12.的孔接灯头线(两个孔随便接一个), 标有L21.L22的孔接2#灯的控制线(两个孔随便一个) 标有L31.L32的孔接3#灯的控制线(两个孔随便一个) 如图

2017-11-17 00:00:00         电工之家

三开双控开关接线方法如下。 开关接线端子标有L1,L2.L3 的孔是公共端,接火线,接线端子标有L11.L12.的孔接灯头线(两个孔随便接一个), 标有L21.L22的孔接2#灯的控制线(两个孔随便一个) 标有L31.L32的孔接3#灯的控制线(两个孔随便一个) 如图

三开双控开关接线方法如下。
开关接线端子标有L1,L2.L3 的孔是公共端,接火线,接线端子标有L11.L12.的孔接灯头线(两个孔随便接一个),
标有L21.L22的孔接2#灯的控制线(两个孔随便一个)
标有L31.L32的孔接3#灯的控制线(两个孔随便一个)

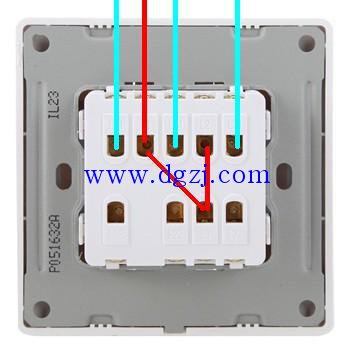

如图。红色是火线。

德力西三控开关控制三个灯怎么接

首先要用测电笔找到火线,然后火线要与3个接线柱如图连接,余下的三根线就是去灯泡的线,在图示的另外三个接线柱随便接,然后试验开关,找好开关对应的灯记住就可以,如果感觉顺序不方便,可以交换
